냉축열 잠열재로 Na2SO4.10H2O를 선정하여 냉축열을 위한 잠열축열 온도 수준을 NH4Cl과 KCI을 잠열온도 조절제로 활용하여 16℃에서 -0.3℃까지 조절하였으며, 상변화 사이클에 의한 열특성 변화 추이와 물성의 안정성을 실험 분석하여 다음과 같은 결과를 얻을 수 있었다. 1. 냉축열재로 선택한 Na2SO4.10H2O는 물성이 불안정한 상변화 잠열 재였으나, 조핵제로 BRX를, 증점제로 CBP를 첨가하여 물성을 안정시켰으며, NH4Cl과 KCl을 상변화 온도조절제로 선택하여 상변화 온도를 조절할 수 있다. 2. SSD＋NH4Cl서 NH4Cl을 g~21wt%로 증가시킴에 따라 상변화 온도는 16~-0.3℃로 조절할 수 있었으며, 잠열축열량은 30kca1/kg에서 23.4kca1/kg으로 감소하였고, 상변화 온도조절제, KCl을 l7wt%에서 25wt%로 증가시킴에 따라 상변화 온도를 14℃에서 4℃까지 조절할 수 있었다.

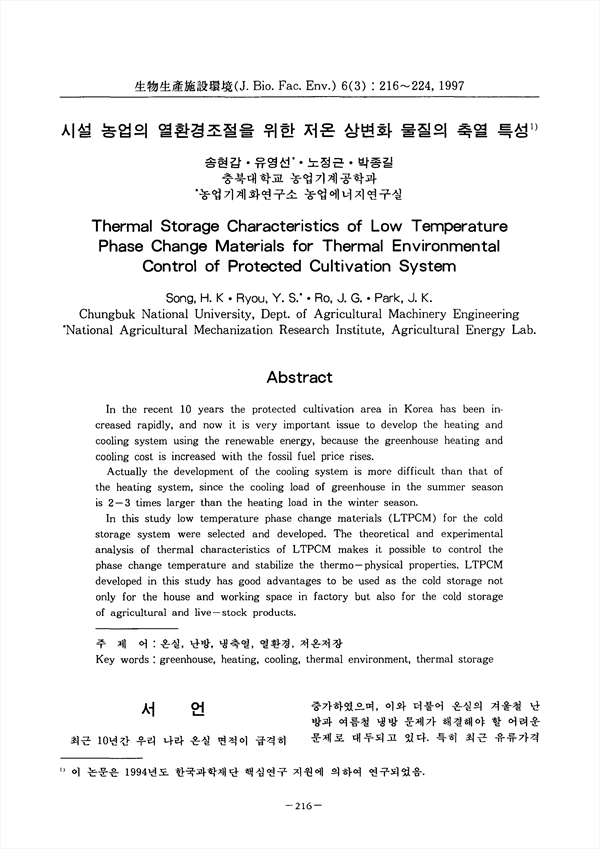

In the recent 10 years the protected cultivation area in Korea has been increased rapidly, and now it is very important issue to develop the heating and cooling system using the renewable energy, because the greenhouse heating and cooling cost is increased with the fossil fuel price rises. Actually the development of the cooling system is more difficult than that of the heating system, since the cooling load of greenhouse in the summer season is 2―3 times larger than the heating load in the winter season. In this study low temperature phase change materials (LTPCM) for the cold storage system were selected and developed. The theoretical and experimental analysis of thermal characteristics of LTPCM makes it possible to control the phase change temperature and stabilize the thermo-physical properties. LTPCM developed in this study has good advantages to be used as the cold storage not only for the house and working space in factory but also for the cold storage of agricultural and live-stock products.

• 송현갑
• 유영선
• 노정근
• 박종길
