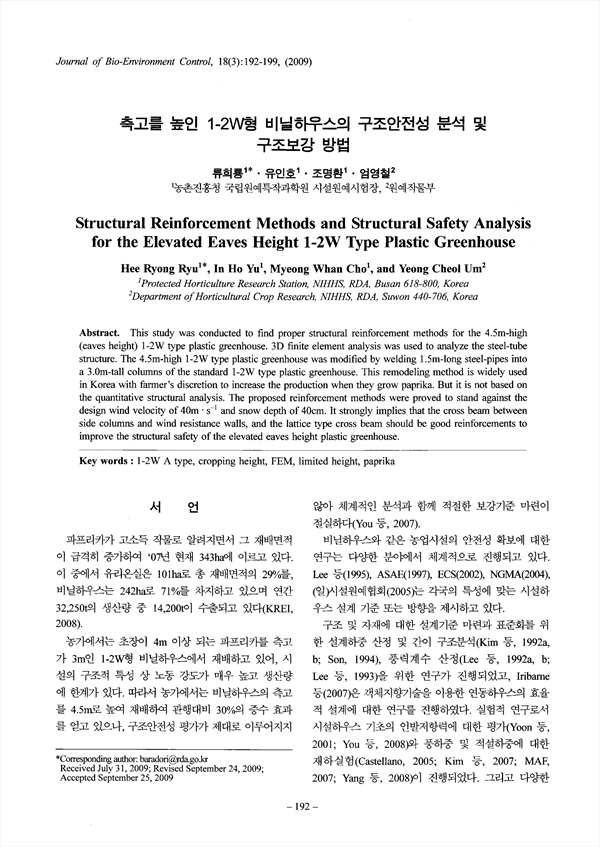

측고를 높인 1-2W형 비닐하우스의 구조안전성 분석 및 구조보강 방법 KCI 등재

Structural Reinforcement Methods and Structural Safety Analysis for the Elevated Eaves Height 1-2W Type Plastic Greenhouse

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/252489
구독 기관 인증 시 무료 이용이 가능합니다. 4,000원
생물환경조절학회지 (Journal of Bio-Environment Control)
한국생물환경조절학회 (The Korean Society For Bio-Environment Control)
초록

파프리카를 재배하는 농가에서는 생산성 증대를 위하여 비닐하우스 측고를 관행 3.0m에서 4.5m까지 높이고 있으나 이에 대한 구조안전성 검토 없이 시공이 이루어지고 있는 실정이다. 이 연구에서는 측고가 4.5m로 상승된 1-2W형 비닐하우스를 대상으로 풍속 40m·s-1, 적설심 40cm의 설계하중에 대하여 구조안전성 분석을 수행하고 적절한 구조보강방법을 제시하였다. 3차원 프레임해석을 이용하여 구조해석을 수행한 결과, 측면 방풍벽의 보강이 반드시 필요한 상태였으며 파프리카 작물하중으로 인하여 매우 취약해지는 중방의 보강이 요구되었다. 측면 보강 방법으로써는 외측 기둥과 방풍벽을 보강이음을 이용하며 서로 연결해주고, 외측 기둥 간격에 따라 방풍벽 부재를 보강하는 방법이 가장 효과가 큰 것으로 분석되었다. 중방의 경우 비닐하우스 폭의 1/17~1/20의 높이로 2중 중방구조를 만들고 그 사이를 사재로 연결하여 트러스 형태로 보강하는 방법이 가장 큰 효과를 보였다.

This study was conducted to find proper structural reinforcement methods for the 4.5m-high (eaves height) 1-2W type plastic greenhouse. 3D finite element analysis was used to analyze the steel-tube structure. The 4.5m-high 1-2W type plastic greenhouse was modified by welding 1.5m-long steel-pipes into a 3.0m-tall columns of the standard 1-2W type plastic greenhouse. This remodeling method is widely used in Korea with farmer's discretion to increase the production when they grow paprika. But it is not based on the quantitative structural analysis. The proposed reinforcement methods were proved to stand against the design wind velocity of 40m·s-1 and snow depth of 40cm. It strongly implies that the cross beam between side columns and wind resistance walls, and the lattice type cross beam should be good reinforcements to improve the structural safety of the elevated eaves height plastic greenhouse.

저자
  • 류희룡 | Ryu, Hee-Ryong
  • 유인호 | Yu, In-Ho
  • 조명환 | Cho, Myeong-Whan
  • 엄영철 | Um, Yeong-Cheol
