1986년 8월 1일부터 8월 30일까지 완도, 목포, 흑산도 항로와 흑산도에서 제주항 항로상에서 해상이 잔잔한 날을 택하여 실습선 부산403호의 순항시와 표박시의 주기관과 각 갑판의 선수미선상에서의 주요장소에서의 진동과 소음준위를 측정하고 진동분석을 통하여 진동변위, 속도, 가속도를 비교.고찰한 결과를 요약하면 다음과 같다. 1. 진동과 소음압준위. 1) 주갑판상에서 진동과 소음준위가 가장 높은 곳은 주기관의 수직상면이고 가장 낮은 곳은 소음은 선교수직하, 진동은 선수부창고의 수직하면에서이다. 2) 주기관 cylinder head, 기관실 좌측, 축계관상부에서 순항시의 진동준위는 80, 67, 65dB이고, 소음준위는 각각 104, 87, 86dB이다. 3) 선교를 통과하는 수직선상의 진동준위는 최저갑판에서 60dB로 가장 높고, 선교갑판에서 55dB로 가장 낮으며, 소음준위는 compass deck에서 75dB로 가장 높고, 최저갑판에서 53dB로 가장 낮다. 4) 노천갑판에서 진동과 소음준위는 모두 보우트갑판에서 각각 65, 84dB로 가장 높고, 진동준위는 교실 위에서 51dB, 소음준위는 선수누갑판에서 57dB로 가장 낮다. 5)최저갑판의 진동과 소음준위는 모두 기관실에서 가장 높아 각각 65dB, 85dB이고, 선수부창고에서 가장 낮아 각각 54dB, 52dB이다. 진동준위와 소음준위를 비교하면 기관실을 중심으로 하여 선수쪽에서 진동준위가 높고, 선미쪽에서는 소음준위가 높다. 2. 진동분석 1) 진동변위는 주기관 cylinder head에서 100μm로 가장 크고, compass deck에서는 3μm로 가장 작다. 또 진동속도는 주기관 cylinder head에서 11mm/sec로 가장 빠르고, compass deck에서 0.07mm/sec로 가장 느리며, 이들은 모두 100Hz 이상에서는 급격한 감쇄를 보였다. 2) 진동가속도는 주기관 cylinder head에서 중심주파수 1KHz, 1.1mm/sec 상(2) 로 가장 빠르고 compass deck에서 30Hz, 0.05mm/sec 상(2) 로 가장 느리다.

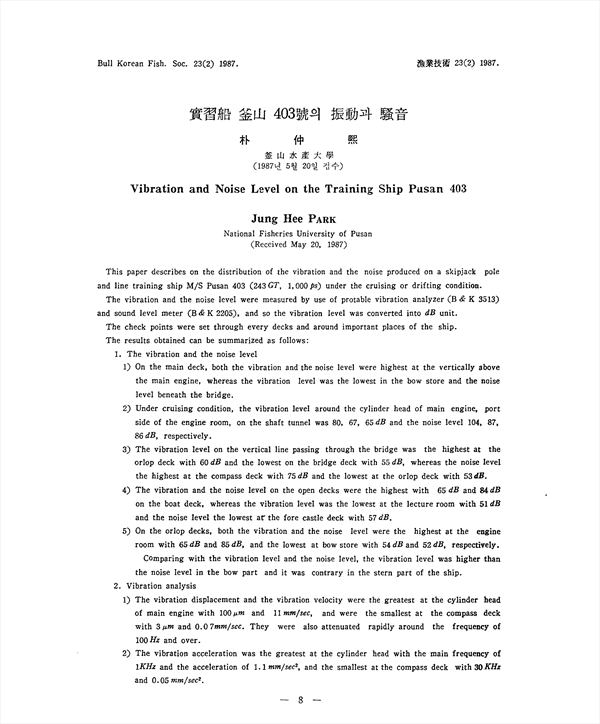

This paper describes on the distribution of the vibration and the noise produced on a skipjack pole and line training ship M/S Pusan 403 (243GT, 1,000ps) under the cruising or drifting condition. The vibration and the noise level were measured by use of protable vibration analyzer (B and K 3513) and sound level meter (B and K 2205), and so the vibration level was converted into dB unit. The check points were set through every decks and around important places of the ship. The results obtained can be summarized as follows: 1. The vibration and the noise level 1) On the main deck, both the vibration and the noise level were highest at the vertically above the main engine, whereas the vibration level was the lowest in the bow store and the noise level beneath the bridge. 2) Under cruising condition, the vibration level around the cylinder head of main engine, port side of the engine room, on the shaft tunnel was 80, 67, 65 dB and the noise level 104, 87, 86 dB, respectively. 3) The vibration level on the vertical line passing through the bridge was the highest at the orlop deck with 60 dB and the lowest on the bridge deck with 55 dB, whereas the noise level the highest at the compass deck with 75 dB and the lowest at the orlop deck with 53 dB. 4) The vibration and the noise level on the open decks were the highest with 65 dB and 84 dB on the boat deck, whereas the vibration level was the lowest at the lecture room with 51 dB and the noise level the lowest at the fore castle deck with 57 dB. 5) On the orlop decks, both the vibration and the noise level were the highest at the engine room with 65 dB and 85 dB, and the lowest at bow store with 54 dB and 52 dB, respectively. Comparing with the vibration level and the noise level, the vibration level was higher than the noise level in the bow part and it was contrary in the stern part of the ship. 2. Vibration analysis 1) The vibration displacement and the vibration velocity were the greatest at the cylinder head of main engine with 100μm and 11mm/sec, and were the smallest at the compass deck with 3μm and 0.07mm/sec. They were also attenuated rapidly around the frequency of 100Hz and over. 2) The vibration acceleration was the greatest at the cylinder head with the main frequency of 1KHz and the acceleration of 1.1mm/sec super(2), and the smallest at the compass deck with 30KHz and 0.05mm/sec super(2).
