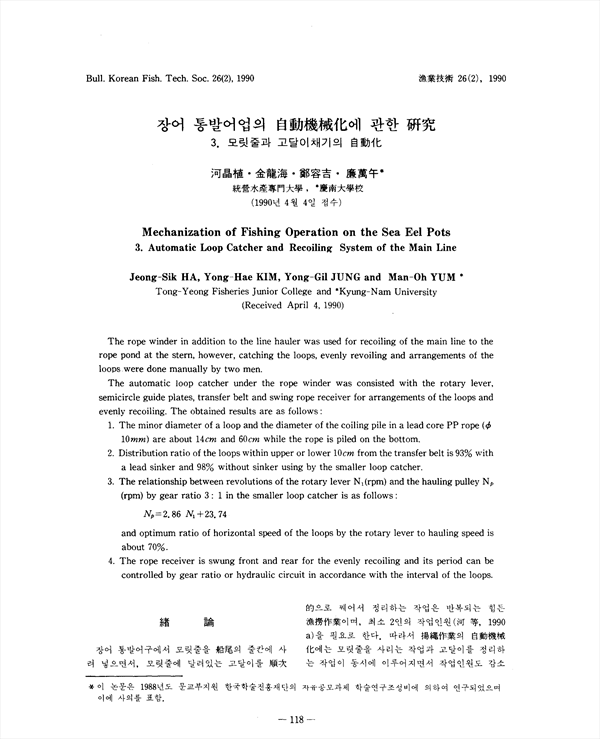

장어 통발어업의 자동기계화에 관한 연구 - 3 . 모릿줄과 고달이채기의 자동화 - KCI 등재

Mechanization of Fishing Operation on the Sea Eel Pots - 3 . Automatic Loop Catcher and Recoiling System of the Main Line -

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/255871
구독 기관 인증 시 무료 이용이 가능합니다. 4,000원
수산해양기술연구 (Journal of the Korean Society of Fisheries and Ocean Technology)
한국수산해양기술학회(구 한국어업기술학회) (The Korean Society of Fisheriers and Ocean Technology)
초록

PP 로프의 유연도와 모릿줄이 사려지는 현상등을 기초적으로 조사한 다음, 반원형 안내판의 회전중심이 편심되도록 고달이채기 레버를 회전시켜 고달이를 자동으로 채어서 이송벨트에 정리하면서, 모릿줄이 고르게 사려지도록 줄받이의 왕복 회전장치 등을 제작하여 실험실과 통발어선에서 시험한 결과는 다음과 같다. 1. 직경 10mm의 PP 연심 모릿줄이 양승풀리에서부터 사려질 때 한 코일의 최소직경은 14cm 정도, 줄더미의 직경은 60cm 정도였다. 2. 소형 고달이채기에서 이송벨트의 상, 하 10cm이내에 분포하는 고달이의 비율은, 납이 1개 있는 모릿줄에서는 93%정도이나 납이 없는 모릿줄에서는 98%이상이었다. 3. 감속비가 3:1인 소형 고달이채기에서 레버의 회전수 N 하(1) (rpm)과 양승풀리의 회전수 N 하(p) (rpm)와의 관계는 N 하(p) =2.86N 하(1) +23.74 이며, 양승속도에 대한 고달이의 수평최대 이동속도의 비는 70%정도였다. 4. 보조양승기와 고달이채기를 연계시켜 줄받이를 상, 하로 왕복시킬 경우 모릿줄은 길이 방향으로 고루 사릴 수 있었으며, 고달이채기 레버의 회전과 줄받이의 왕복운동 주기는 고달이의 간격에 따라 조절할 수 있다.

The rope winder in addition to the line hauler was used for recoiling of the main line to the rope pond at the stern, however, catching the loops, evenly revoiling and arrangements of the loops were done manually by two men. The automatic loop catcher under the rope winder was consisted with the rotary lever, semicircle guide plates, transfer belt and swing rope receiver for arrangements of the loops and evenly recoiling. The obtained results are as follows: 1. The minor diameter of a loop and the diameter of the coiling pile in a lead core PP rope(ø 10mm) are about 14cm and 60cm while the rope is piled on the bottom. 2. Distribution ratio of the loops within upper or lower 10cm from the transfer belt is 93% with a lead sinker and 98% without sinker using by the smaller loop catcher. 3. The relationship between revolutions of the rotary lever N sub(1) (rpm) and the hauling pulley N sub(p) (rpm) by gear ratio 3:1 in the smaller loop catcher is as follows: N sub(p) =2.86 N sub(1) +23.74 and optimum ratio of horizontal speed of the loops by the rotary lever to hauling speed is about 70%. 4. The rope receiver is swung front and rear for the evenly recoiling and its period can be controlled by gear ratio or hydraulic circuit in accordance with the interval of the loops

저자
  • 하정식
