유도초음파는 구조물의 기하학적인 구조를 따라 길이방향으로 전파하는 파로서 종파와 횡파가 구조물의 벽면사이에서 수많이 반사되어 중첩됨으로 형성된다. 이때 유도초음파는 일반적인 체적파(bulk wave : 무한매질을 진행하는 파)와는 매우 다른 특성을 가지는데, 그 대표적인 차이점으로 무한개의 유도초음파 모드가 존재한다는 점과 대부분의 모드는 진동수와 구조물 벽의 두께에 따라 전파속도가 변화하는 특성 즉 분산특성을 갖는다는 것이다. 그래서 유도초음파를 이해하고 비파괴탐상에 적용하기 위해서는 이론적으로 주어진 진동수영역에서 존재 가능한 모드를 찾고 각 모드의 분산특성을 예측하는 것이 우선적으로 행하여져야 한다. 이는 탄성파 이론에 대상구조물의 경계조건을 고려함으로 구할 수 있다. 유도초음파를 발생하기 위해 현재 많이 사용되는 방법은 초음파의 수직 및 사각 입사법과 comb transducer 법, 그리고 자왜(Magnetostriction)를 이용한 방법들이 있다.(7)-(9)이론적으로 예측된 무수히 많은 모드들 중에서 원하는 모드를 찾는 것 또한 중요한 연구주의 하나인데, 이는 각 모드의 분산특성과 산란특성 그리고 발생법 등을 고려하여 주어진 피검체의 비파괴탐상에 가장 적합한 특성을 가진 모드를 이론 및 실험적으로 연구함으로 선택할 수 있다. 그렇게 되면 선택되어 발생된 유도초음파모드의 전파경로에 있는 결함으로부터 반사된 신호를 분석함으로 그 위치를 파악할 수 있게 되는데 탐상할 수 있는 결함의 크기와 종류 그리고 거리는 모드선택과정에서 고려된 모드의 전파특성과 결함에 대한 민감도에 의해 결정되어 진다. 이와 같이 이론과 실험적인 방법이 주어져 있음에도 불구하고 유도초음파의 적용에 어려움이 있는데 이는 주로 분산성이 있는 여러 개의 모드가 동시에 수신될 때 신호해석과 모드확인(Mode Identi -fication) 의 어려움 때문에 기인된다. 수신신호해석의 어려움을 극복하기 위해 실험적으로는 위상속도와 진동수의 범위를 제한함으로 분산성이 적은 단일모드를 사용할 수 있는 방법이 제안된바 있다. 그리고 유도초음파를 진동수-시간 영역에서 분석하는 Wavelet Transform나 Short Time Fourier transforms와 같은 신호해석기법을 이용하여 수신신호를 해석하는 방법이 최근에 제안되고 있다. 유도초음파는 Fig. 1에 보인바와 같이 종파와 횡파가 구조물의 벽면사이에서 수많이 반사되어 중첩됨으로 형성되어 진다.초음파는 벽면에서 반사될 때 마다 횡파(점선)와 종파(실선)로 나누어지고 이들의 중첩되어 유도초음파를 형성한다

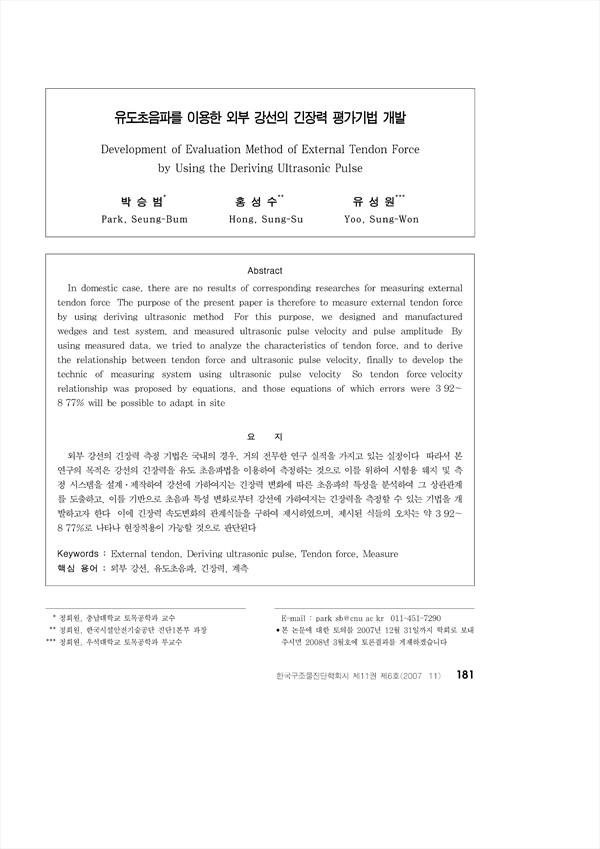

domestic case, there are no results of corresponding researches for measuring external tendon force. The purpose of the present paper is therefore to measure external tendon force by using deriving ultrasonic method. For this purpose, we designed and manufactured wedges and test system, and measured ultrasonic pulse velocity and pulse amplitude. By using measured data, we tried to analyze the characteristics of tendon force, and to derive the relationship between tendon force and ultrasonic pulse velocity, finally to develop the technic of measuring system using ultrasonic pulse velocity. So tendon force-velocity relationship was proposed by equations, and those equations of which errors were 3.92～8.77% will be possible to adapt in-site
