논문 상세보기

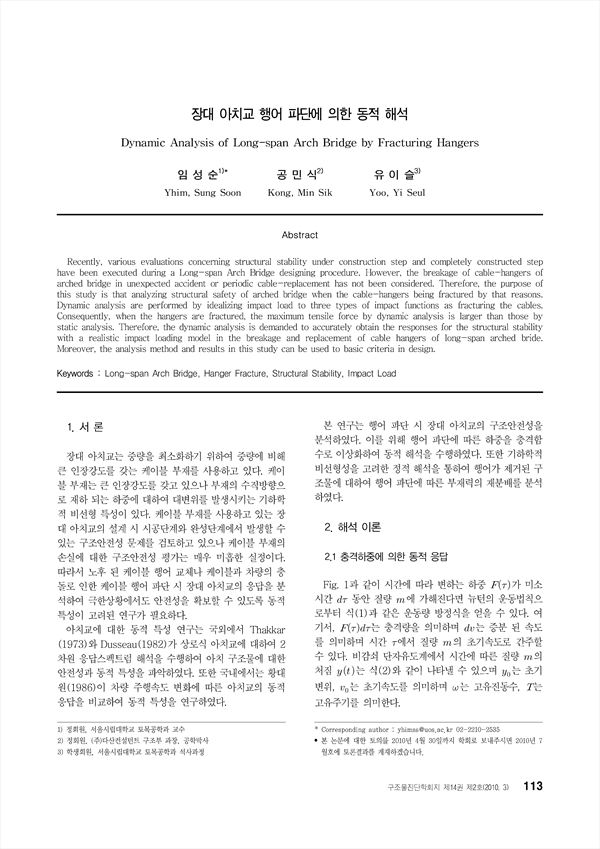

장대 아치교 행어 파단에 의한 동적 해석 KCI 등재

Dynamic Analysis of Long-span Arch Bridge by Fracturing Hangers

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/265149
서비스가 종료되어 열람이 제한될 수 있습니다.
한국구조물진단유지관리공학회 논문집 (Journal of The Korea Institute for Structural Maintenance and Inspection)
한국구조물진단유지관리공학회 (The Korea Institute For Structural Maintenance and Inspection)
초록

장대 아치교 설계 시 시공단계와 완성단계에서 발생할 수 있는 문제에 대하여 검토하고 있으나 케이블 손상에 대한 구조안전성 평가는 매우 미흡한 실정이다. 따라서 본 연구는 공용 중 충돌사고로 인한 행어 파단 시 교량의 구조안전성을 분석하는 것을 연구 목적으로 한다. 이를 위하여 행어 파단에 따른 하중을 충격함수로 이상화하여 동적 해석을 수행하였다. 행어가 파단 되었을 경우 각 행어의 최대 장력은 파단 된 행어와 인접한 행어에서 발생한 것으로 나타났으며 정적 하중보다 동적 하중에서 크게 나타났다. 그러므로 장대 아치교의 구조안전성을 확보하기 위해 행어 파단에 따른 충격하중을 동적 하중으로 고려한 해석이 필요하다. 또한 본 연구의 해석 방법 및 결과는 이후 아치교 설계 시 참고자료로 활용될 수 있다.

Recently, various evaluations concerning structural stability under construction step and completely constructed step have been executed during a Long-span Arch Bridge designing procedure. However, the breakage of cable-hangers of arched bridge in unexpected accident or periodic cable-replacement has not been considered. Therefore, the purpose of this study is that analyzing structural safety of arched bridge when the cable-hangers being fractured by that reasons. Dynamic analysis are performed by idealizing impact load to three types of impact functions as fracturing the cables. Consequently, when the hangers are fractured, the maximum tensile force by dynamic analysis is larger than those by static analysis. Therefore, the dynamic analysis is demanded to accurately obtain the responses for the structural stability with a realistic impact loading model in the breakage and replacement of cable hangers of long-span arched bride. Moreover, the analysis method and results in this study can be used to basic criteria in design.

저자
  • 임성순(서울시립대학교 토목공학과 교수) | Yhim, Sung Soon Corresponding author
  • 공민식((주)다산컨설턴트 구조부 과장, 공학박사) | Kong, Min Sik
  • 유이슬(서울시립대학교 토목공학과 석사과정) | Yoo, Yi Seul
