pp.187-194

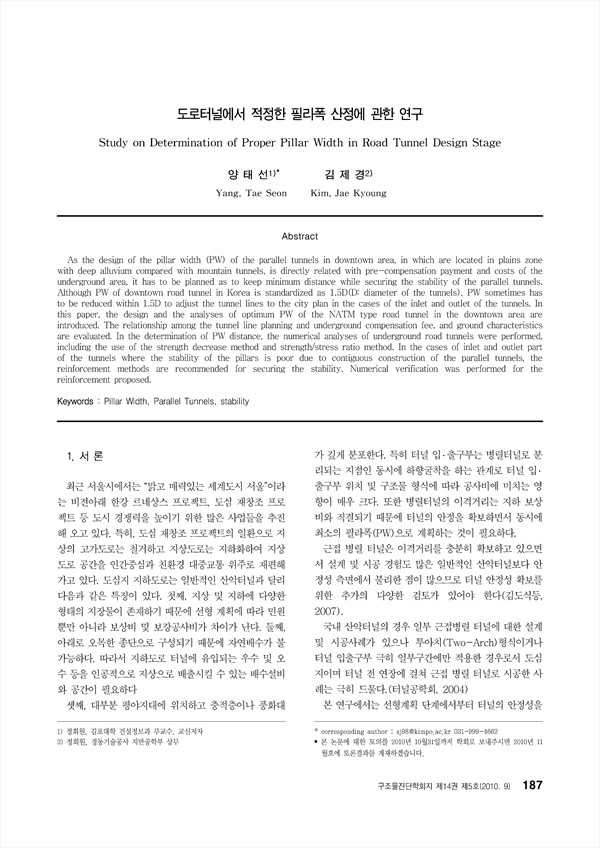

산악터널과 달리 도심지 지하도로는 대부분 평야지대에 위치하고 충적층이 두껍게 분포하고 있으며 특히 터널 입․출구부는 병렬터널로 분기되는 지점인 동시에 하향굴착을 하는 관계로 터널 시․종점의 위치선정에 따라 공사비에 미치는 영향이 매우 크게 된다. 또한 병렬터널의 필라폭(PW)은 지하 보상비와 직결 되기 때문에 병렬터널의 안정을 확보하면서 동시에 최소의 필라폭(PW)으로 터널을 계획하여야 한다. 국내 도로터널의 필라폭(PW)은 일반적으로 1.5D(D: 터널 최대폭)를 기준으로 하며 일부 터널의 경우 입․출구부 극히 한정된 구간에서만 1.5D(D : 터널 최대폭)이내의 필라폭을 적용한 사례가 있으나 보상비 문제가 아닌 선형계획측면에서 불가피하게 발생한 사례들이다. 본 논문은 NATM형식으로서 국내최초 도심지 지하도로 설계사례를 통해 선형 계획단계에서부터 지하 보상비 및 지반특성을 함께 고려하여 적정 필라폭을 설계한 사례를 소개하고 도심지 병렬터널의 적정 필라폭 결정방법에 대해 기술하였다. 적정 필라폭 결정은 설계 및 시공사례 분석과 수치해석을 통한 강도 감소법과 강도/응력비 방법을 이용하였으며 터널간 초근접으로 인해 필라의 안정성이 불량한 터널 입․출구부는 안정성 확보를 위한 보강 방법을 제시하고 수치해석을 통해 안정성을 확인하였다.
As the design of the pillar width (PW) of the parallel tunnels in downtown area, in which are located in plains zone with deep alluvium compared with mountain tunnels, is directly related with pre-compensation payment and costs of the underground area, it has to be planned as to keep minimum distance while securing the stability of the parallel tunnels. Although PW of downtown road tunnel in Korea is standardized as 1.5D(D: diameter of the tunnels), PW sometimes has to be reduced within 1.5D to adjust the tunnel lines to the city plan in the cases of the inlet and outlet of the tunnels. In this paper, the design and the analyses of optimum PW of the NATM type road tunnel in the downtown area are introduced. The relationship among the tunnel line planning and underground compensation fee, and ground characteristics are evaluated. In the determination of PW distance, the numerical analyses of underground road tunnels were performed, including the use of the strength decrease method and strength/stress ratio method. In the cases of inlet and outlet part of the tunnels where the stability of the pillars is poor due to contiguous construction of the parallel tunnels, the reinforcement methods are recommended for securing the stability. Numerical verification was performed for the reinforcement proposed.
