논문 상세보기
pp.204-211

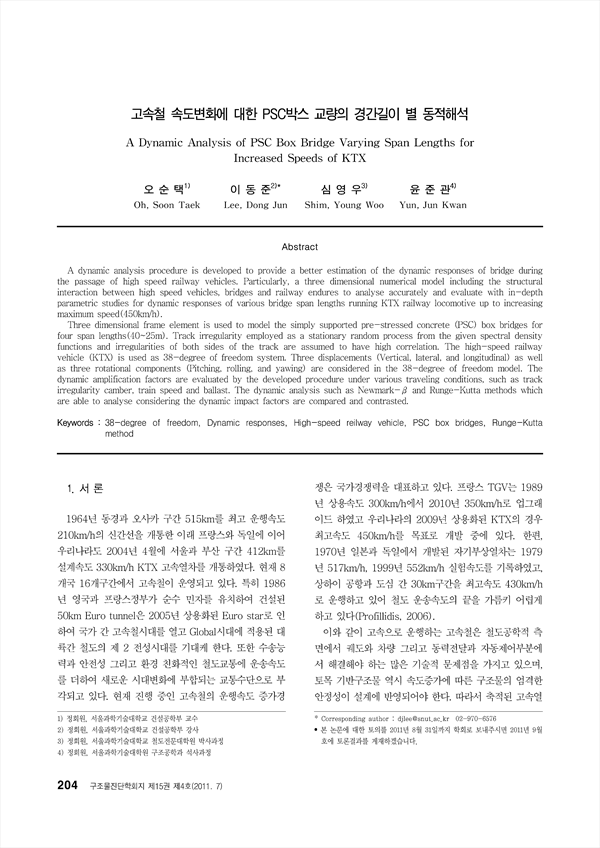

고속철 교량의 동적응답을 보다 정밀하게 해석하기 위한 동적해석방법을 개발하였다. 차후 증가될 초고속(450km/h)을 포함하여 고속 주행하는 KTX 동력차에 의한 교량의 동적거동을 면밀한 속도변수분석과 정밀한 해석을 위한 고속철, 교량 그리고 궤도구조물의 상호작용을 포함한 수치모델을 구성하였다. 네 가지 40~25미터 단순지간의 PSC 박스교를 3차원 유한 프레임요소 모델로 개발하였다. 스펙트럼밀도함수로 산출된 궤도불규칙값과 궤도간 상이한 거리차이를 수치모델화 하였다. 고속철차량은(KTX) 38자유도로 구성하였다. 38자유도 모델은 3방향 변위와 상응하는 회전각을 고려하였다. 동적증폭계수는 다양한 불규칙 궤도, 켐버, 주행속도, 자갈도상과 같은 주행조건에 의해 결정된다. 이와 같은 동적증폭계수를 해석하기위한 Newmark-β 기법과 Runge-Kutta기법을 적용하여 고속철 속도별과 경간별로 면밀하게 비교 분석하였다.
A dynamic analysis procedure is developed to provide a better estimation of the dynamic responses of bridge during the passage of high speed railway vehicles. Particularly, a three dimensional numerical model including the structural interaction between high speed vehicles, bridges and railway endures to analyse accurately and evaluate with in-depth parametric studies for dynamic responses of various bridge span lengths running KTX railway locomotive up to increasing maximum speed(450km/h). Three dimensional frame element is used to model the simply supported pre-stressed concrete (PSC) box bridges for four span lengths(40~25m). Track irregularity employed as a stationary random process from the given spectral density functions and irregularities of both sides of the track are assumed to have high correlation. The high-speed railway vehicle (KTX) is used as 38-degree of freedom system. Three displacements (Vertical, lateral, and longitudinal) as well as three rotational components (Pitching, rolling, and yawing) are considered in the 38-degree of freedom model. The dynamic amplification factors are evaluated by the developed procedure under various traveling conditions, such as track irregularity camber, train speed and ballast. The dynamic analysis such as Newmark-β and Runge-Kutta methods which are able to analyse considering the dynamic impact factors are compared and contrasted.
