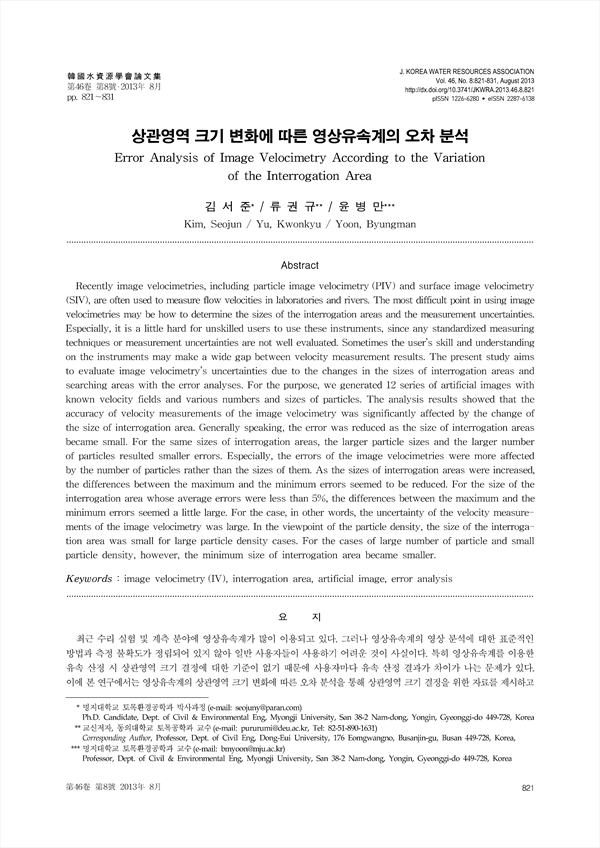

상관영역 크기 변화에 따른 영상유속계의 오차 분석 KCI 등재

Error Analysis of Image Velocimetry According to the Variation of the Interrogation Area

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/269997
서비스가 종료되어 열람이 제한될 수 있습니다.
한국수자원학회 논문집 (Journal of Korea Water Resources Association)
한국수자원학회 (Korea Water Resources Association)
초록

최근 수리 실험 및 계측 분야에 영상유속계가 많이 이용되고 있다. 그러나 영상유속계의 영상 분석에 대한 표준적인 방법과 측정 불확도가 정립되어 있지 않아 일반 사용자들이 사용하기 어려운 것이 사실이다. 특히 영상유속계를 이용한 유속 산정 시 상관영역 크기 결정에 대한 기준이 없기 때문에 사용자마다 유속 산정 결과가 차이가 나는 문제가 있다. 이에 본 연구에서는 영상유속계의 상관영역 크기 변화에 따른 오차 분석을 통해 상관영역 크기 결정을 위한 자료를 제시하고 자 한다. 오차 분석을 위해 12개의 인공영상군을 제작하였으며, 다양한 입자수와 입자크기의 영상을 획득한 후 상관영역의 크기를 변화시키면서 산정한 유속을 인공영상의 유속 참값과 비교하여 오차 분석을 수행하였다. 오차 분석 결과 상관영역의 크기 변화에 따라 영상유속계로 산정한 유속값에 대한 오차가 달라짐을 확인하였고, 상관영역의 크기를 크게 결정할수록 오차가 줄어드는 것으로 나타났고, 동일한 상관영역의 크기로 유속을 산정할 경우 입자 크기가 증가할수록 또는 입자수가 증가할수록 오차가 작게 나타났다. 특히 영상유속계의 오차는 입자의 크기 보다는 입자수의 변화에 좀 더 영향을 많이 받는 것으로 나타났다. 또한 상관영역의 크기가 커짐에 따라 최대 오차와 최소 오차간의 간격이 줄어드는 것을 확인하였으며, 영상 전체에서 산정한 유속의 평균 오차가 5% 이하를 만족시키는 상관영역 크기를 기준으로 그 이하의 상관영역에 대해서는 최대 오차와 최소 오차 간의 차이가 크게 나타나 영상유속계의 측정 불확실성이 큰 것으로 나타났다. 영상유속계의 신뢰수준별 입자밀도 변화에 따른 최소 상관영역의 크기를 분석한 결과 전반적으로 입자밀도가 커짐에 따라 상관영역의 크기는 작아지는 것으로 나타났지만 입자밀도가 작더라도 입자수가 큰 경우에는 신뢰수준을 만족시키는 최소 상관영역의 크기가 감소하는 것으로 나타났다.

Recently image velocimetries, including particle image velocimetry(PIV) and surface image velocimetry (SIV), are often used to measure flow velocities in laboratories and rivers. The most difficult point in using image velocimetries may be how to determine the sizes of the interrogation areas and the measurement uncertainties. Especially, it is a little hard for unskilled users to use these instruments, since any standardized measuring techniques or measurement uncertainties are not well evaluated. Sometimes the user’s skill and understanding on the instruments may make a wide gap between velocity measurement results. The present study aims to evaluate image velocimetry’s uncertainties due to the changes in the sizes of interrogation areas and searching areas with the error analyses. For the purpose, we generated 12 series of artificial images with known velocity fields and various numbers and sizes of particles. The analysis results showed that the accuracy of velocity measurements of the image velocimetry was significantly affected by the change of the size of interrogation area. Generally speaking, the error was reduced as the size of interrogation areas became small. For the same sizes of interrogation areas, the larger particle sizes and the larger number of particles resulted smaller errors. Especially, the errors of the image velocimetries were more affected by the number of particles rather than the sizes of them. As the sizes of interrogation areas were increased, the differences between the maximum and the minimum errors seemed to be reduced. For the size of the interrogation area whose average errors were less than 5%, the differences between the maximum and the minimum errors seemed a little large. For the case, in other words, the uncertainty of the velocity measure-ments of the image velocimetry was large. In the viewpoint of the particle density, the size of the interroga-tion area was small for large particle density cases. For the cases of large number of particle and small particle density, however, the minimum size of interrogation area became smaller.

저자
  • 김서준(명지대학교 토목환경공학과) | Kim, Seojun
  • 류권규(동의대학교 토목공학과) | Yu, Kwonkyu 교신저자
  • 윤병만(명지대학교 토목환경공학과) | Yoon, Byungman
