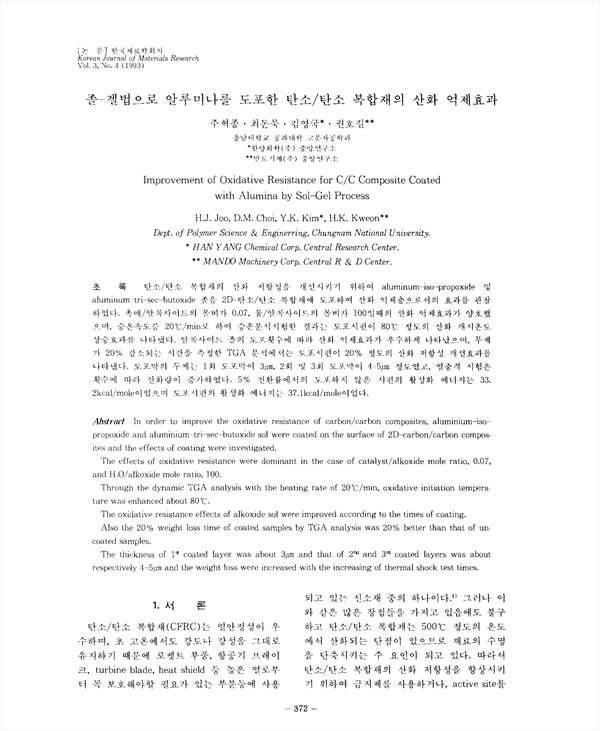

탄소/탄소 복합재의 산화 저항성을 개선시키기 위하여 aluminum iso propoxide및 aluminum tri sec butoxide졸을 2D-탄소/탄소 복합재에 도포하여 산호 억제층으로서의 효과를 관찰하였다. 촉매/알콕사이드의 몰비가 0.07, 물/알콕사이드의 몰비가 100일때의 산화 억제효과가 양호했으며, 승온속도를 20˚C/min로 하여 승온분석시험한 결과는 도포시편이 80˚C 정도의 산화 개시온도가 20%감소되는 시간을 측정한 TGA분석에서는 도포시편이 20% 정도의 산화 저항성 개선효과를 나타냈다. 도포막의 두께는 1회 도포막이 3μm, 2회 및 3회 도포막이 4-5μm 정도였고, 열충격 시험은 횟수에 따라 산화량이 증자하였다. 5% 전환률에서의 도포하지 않은 시편의 활성화 에너지는 33.2Kcal/mole이었으며 도포시편의 활성화 에너지는 37.1Kcal/mole이었다.

• 주혁종 | Ju, Hyeok-Jong
• 최돈묵 | 최돈묵
• 김영국 | 김영국
• 권호길 | 권호길
