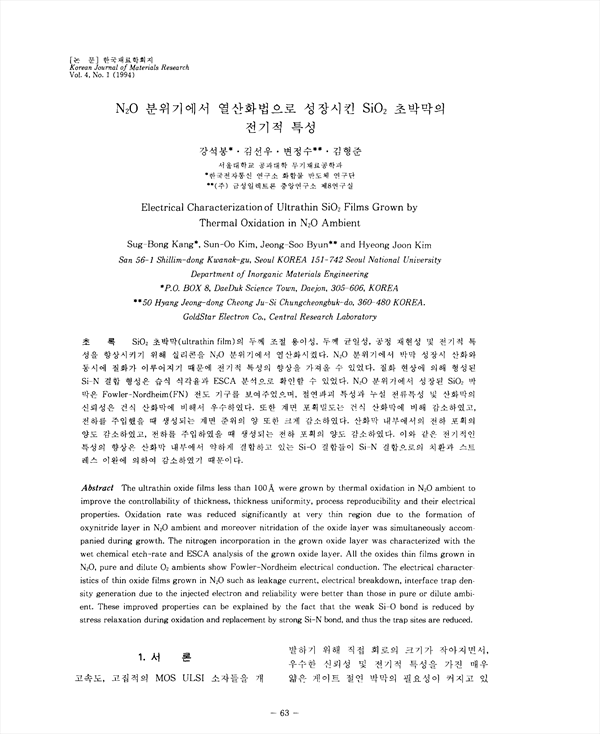

SiO2초박막(ultrathin film)의 두께 조절 용이성, 두께 균일성, 공정 재현성 및 전기적 특성을 향상시키기 위해 실리콘을 N2O분위기에서 열산화시켰다. N2O분위기에서 박막 성장시 산화와 동시에 질화가 이루어지기 때문에 전기적 특성의 향상을 가져올 수 있었다. 질화 현상에 의해 형성된 Si-N결합 형성은 습식 식각율과 ESCA분석으로 확인할 수 있었다. N2O분위기에서 성장된 SiO2박막은 Fowler-Nordheim(FN)전도 기구를 보여주었으며, 절열파괴 특성과 누설 전류특성 및 산화막의 신뢰성은 건식 산화막에 비해서 우수하였다. 또한 계면 포획밀도는 건식 산화막에 비해 감소하였고, 전하를 주입했을 때 생성되는 계면 준위의 양 또는 크게 감소하였다. 산화막 내부에서의 전하 포획의 양도 감소하였고, 전하를 주입하였을 때 생성되는 전하 포획의 양도 감소하였다. 이와 같은 전기적인 특성의 향상은 산화막 내부에서 약하게 결합하고 있는 Si-O 결합들이 Si-N결합으로의 치환과 스트레스 이완에 의하여 감소하였기 때문이다.

• 강석봉 | Gang, Seok-Bong
• 김선우 | 김선우
• 변정수 | 변정수
• 김형준 | 김형준
