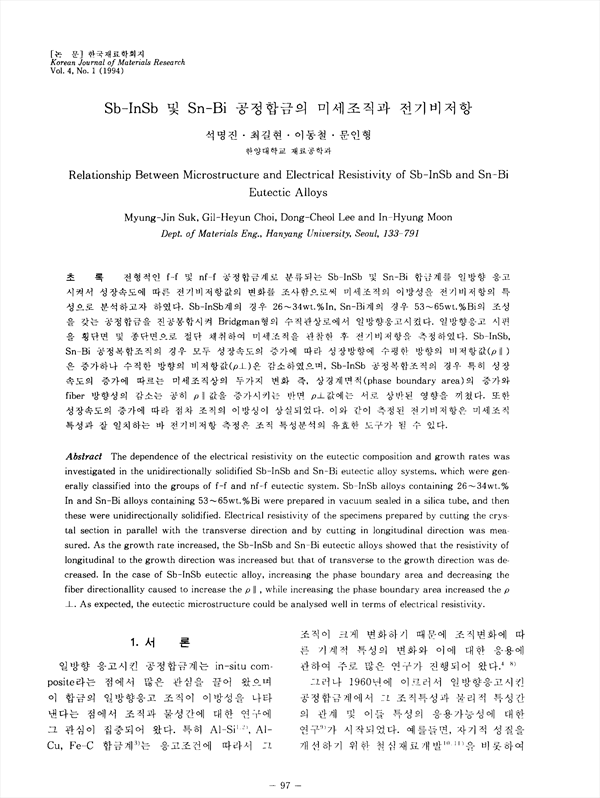

전형적인 f-f 및 nf-f 공정합금계로 분류되는 Sb-InSb 및 Sn-Bi 합금계를 일방향 응고시켜서 성장속도에 따른 전기비저항값의 변화를 조사함으로써 미세조직의 이방성을 전기비저항의 특성으로 분석하고자 하였다. Sb-InSb 계의 경우 26-34wt.% In, Sn-Bi 계의 경우 53-65wt.% Bi의 조성을 갖는 공정합금을 진공봉합시켜 Bridgman형의수직관상로에서 일방향응고시켰다. 일방향응고 시편을 횡단면 및 종단면으로 절단 채취하여 미세조직을 관찰한 후 전기비저항을 측정하였다. Sb-InSb , Sn-Bi공정복합조직의 경우 모두 성장속도의 증가에 따라 성장방향에 수평한 방향의 비저항값(ρ┴)은 감소하였으며, Sb InSb 공정복합조직의 경우 특히 성장 속도의 증가에 따르는 미세조직상의 두가지 변화 즉, 상경계면적(phase boundary area)의 증가와 fiber방향성의 감소는 공히 ρ ll 값을 증가시키는 반면 ρ┴ 값에는 서로 상반된 영향을 끼쳤다. 또한 성장속도의 증가에 따라 점차 조직의 이방성이 상실되었다. 이와 같이 측정된 전기비저항은 미세조직특성과 잘 일치하는 바 전기비저항 측정은 조직 특성분석의 유효한 도구가 될 수 있다.

• 석명진 | Seok, Myeong-Jin
• 최길현 | 최길현
• 이동철 | 이동철
• 문인형 | 문인형
