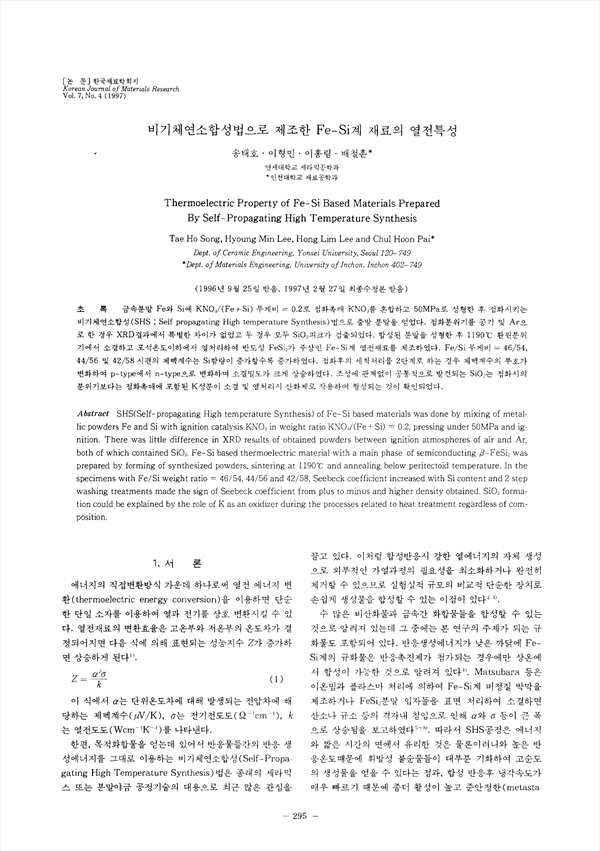

금속분말 Fe와 Si에 KNO3(Fe+Si)무게비=0.2로 점화촉매 KNO3를 혼합하고 50MPa로 성형한 후 점화시키는 비기체연소합성(SHS; Self propagating High temperature Synthesis)법으로 출발 분말을 얻었다. 점화분위기를 공기 및 Ar으로 한 경우 XRD결과에서 특별한 차이가 없었고 두 경우 모두 SiO2피크가 검출되었다. 합성된 분말을 성형한 후 1190˚C환원분위기에서 소결하고 포석온도이하에서 열처리하여 반도성 FeSi2가 주상인 Fe-Si계 열전재료를 제조하였다. Fe/Si무게비=46/54,44/56 및 42/58시편의 제벡계수는 Si함량이 증가할수록 증가하였다. 점화후의 세척처리를 2단계로 하는 경우 제벡계수의 부호가 변화하여 p-type에서 n-type으로 변화하며 소결밀도가 크게 상승하였다. 조성에 관계없이 공통적으로 발견되는 SiO2는 점화시의 분위기보다는 점화촉매에 포함된 K성분이 소결 및 열처리시 산화제로 작용하여 형성되는 것이 확인되었다.

• 송태호 | Song, Tae-Ho
• 이형민 | 이형민
• 이홍림 | 이홍림
• 배철훈 | 배철훈
