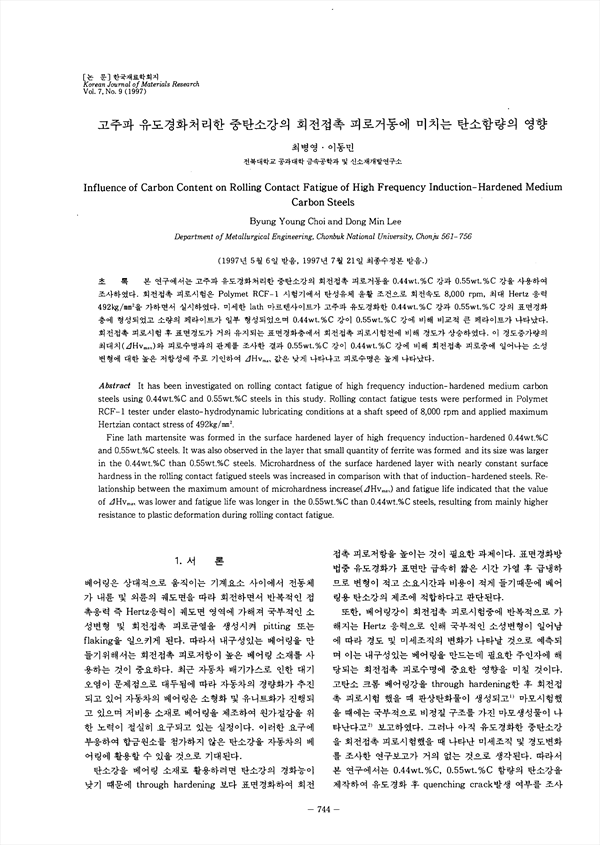

본 연구에서는 고주파 유도경화처리한 중탄소강의 회전접촉 피로거동을 0.44wt.%C강과 0.55wt.%C강을 사용하여 조사하였다. 회전접촉 피로시험은 Polymet RCF-1 시험기에서 탄성유체 윤활 조건으로 회전속도 8,000rpm, 최대 Hertz응력 492kg/mm2을 가하면서 실시하였다. 미세한 lath마르텐사이트가 고주파 유도경화한 0.44wt.%C강과 0.55wt.%C강의 표면경화층에 형성되었고 소량의 페라이트가 일부 형성되었으며 0.44wt.%C강과 0.55wt.%C에 비해 비교적 큰 페라이트가 나타났다. 회전접촉 피로시험 후 표면경도가 거의 유지되는 표면경화층에서 회전접촉 피로시험전에 비해 경도가 상승하였다. 이 경도증가량의 최대치(δ Hvmax)와 피로수명과의 관계를 조사한 결과 0.55wt.%C강이 0.44wt.%C강에 비해 회전접촉 피로중에 일어나는 소변형에 대한 높은 저항성에 주로 기인하여 δ Hvmax값은 낮게 나타나고 피로수명은 높게 나타났다.

• 최병영 | Choe, Byeong-Yeong
• 이동민 | 이동민
