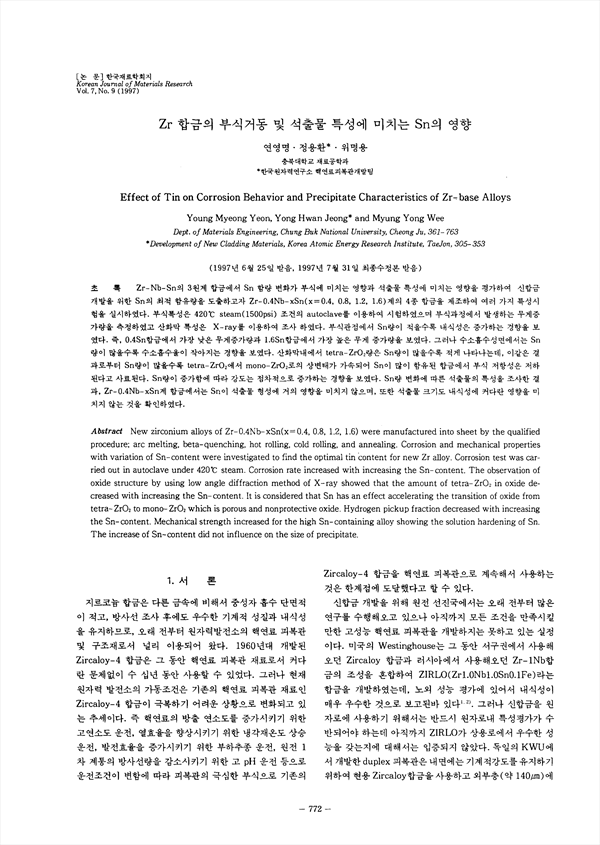

Zr-Nb-Sn 의 3원계 합금에서 Sn 함량 변화가 부식에 미치는 영향과 석출물 특성에 미치는 영향을 평가하여 신합금 개발을 위한 Sn의 최적 함유량을 도출하고자 Zr-0.4Nb-xSn(x=0.4,0.8, 1.2, 1.6)계의 4종 합금을 제조하여 여러 가지 특성시험을 실시하였다. 부식특성은 420˚C steam(1500psi)조건의 autoclave를 이용하여 시험하였으며 부식과정에서 발생하는 무게증가량을 측정하였고 산화막 특성은 X-ray를 이용하여 조사하였다. 부식관점에서 Sn량이 적을수록 내식성은 증가하는 경향을 보였다. 즉, 0.4Sn합금에서 가장 낮은 무게증가량과 1.6Sn 합금에서 가장 높은 무게 증가량을 보였다. 그러나 수소흡수성면에서는 Sn량이 많을수록 수소흡수율이 작아지는 경향을 보였다. 산화막내에서 tetra-ZrO2량은 Sn량이 많을수록 적게 나타나는데, 이같은 결과로부터 Sn량이 많을수록 tetra-ZuO2에서 mono-ZrO2로의 상변태가 가속되어 Sn이 많이 함유된 합금에서 부식 저항성은 저하된다고 사료된다. Sn량이 증가함에 따라 강도는 점차적으로 증가하는 경향을 보였다. Sn량 변화에 따른 석출물의 특성을 조사한 결과, Zr-0.4Nb-xSn계 합금에서는 Sn이 석출물 형성에 거의 영향을 미치지 않으며, 또한 석출물 크기도 내식성에 커다란 영향을 미치지 않는 것을 확인하였다.

• 연영명 | Yeon, g-Myeong
• 정용환 | 정용환
• 위명용 | 위명용
