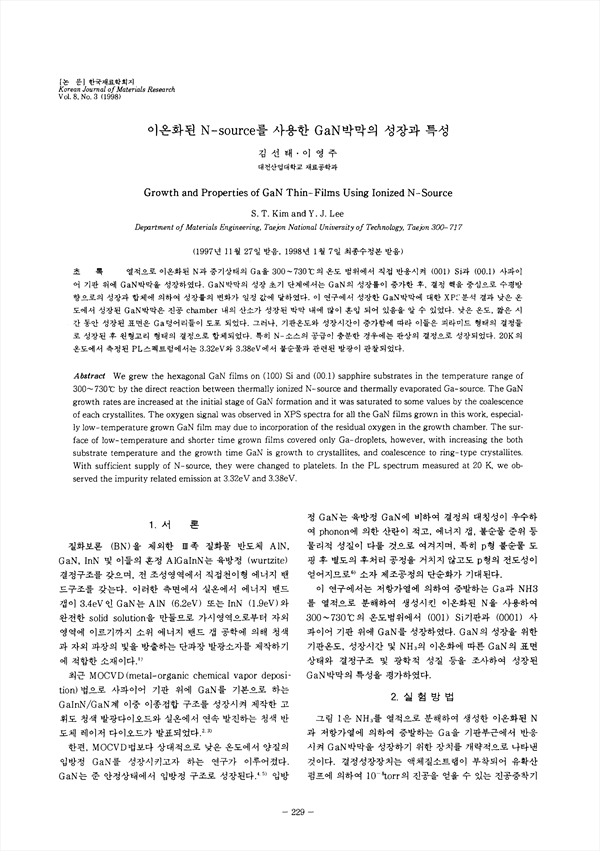

열적으로 이온화된 N과 증기상태의 Ga을 300~730˚C의 온도 범위에서 직접 반응시켜 (001)Si과 (00.1)사파이어 기판 위에 GaN박막의 성장 초기 단계에서는 GaN의 성장률이 증가한 후, 결정 핵을 중심으로 수평방향으로서 성장과 합체에 의하여 성장률의 변화가 일정 값에 달하였다. 이 연구에서 성장한 GaN박막에 대한 XPS분석 결과 낮은 온도에서 성장된 GaN박막은 진공 chamber 내의 산소가 성장된 박막 내에 많이 혼입 되어 있음을 알 수 있었다. 낮은 온도, 짧은 시간 동안 성장된 표면은 Ga덩어리들도 도포 되었다. 그러나, 기판온도와 성장시간이 증가함에 따라 이들은 피라미드 형태의 결정들로 성장된 후 원형고리 형태의 결정으로 합체되었다. 특히 N-소스의 공급이 충분한 경우에는 판상의 결정으로 성장되었다. 20K의 온도에서 측정된 PL스펙트럼에서는 3.32eV와 3.38eV에서 불순물과 관련된 발광이 관찰되었다.

• 김선태 | Kim, Seon-Tae
• 이영주 | 이영주
