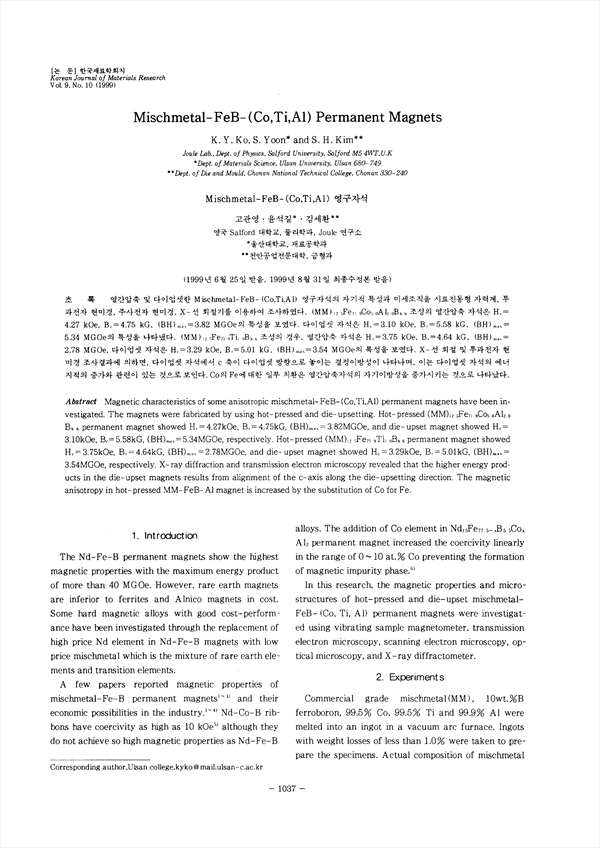

열간압축 및 다이업셋한 Mischmetal-FeB-(C0,Ti,Al) 영구자석의 자기적 특성과 미세조직을 시료진동형 자력계, 투과전자 현미경, 주사전자 현미경, X-선 회절기를 이용하여 조사하였다. (MM)12.5Fe71.9Co5.0Al2.0B8.6조성의 열간압축 자석은 hC=4.27 kOe, Br=4.75 kG, (BH)max=3.82 MGOe의 특성을 보였다. 다이업셋 자석은 hC=3.10 kOe, Br=5.58 kG, (BH)max=5.34 MGOe의 특성을 나타냈다. (MM)12.5Fe77.9Ti1.0B8.6 조성의 경우, 열간압축 자석은 hC=3.75 kOe, Br=4.64 kG, (BH)max=2.78 MGOe, 다이업셋 자석은 hC=3.29 kOe, Br=5.01 kG, (BH)max=3.54 MGOe의 특성을 보였다. X-선 회절 및 투과전자 현미경 조사결과에 의하면, 다이업셋 자석에서 c축이 다이업셋 방향으로 놓이는 결정이방성이 나타나며, 이는 다이어셋 자석의 에너지적의 증가와 관련이 있는 것으로 보인다. Co의 Fe에 대한 일부 치환은 열간압축자석의 자기이방성을 증가시키는 것으로 나타났다.

• 고관영 | Go, Gwan-Yeong
• 윤석길 | 윤석길
• 김세환 | 김세환
