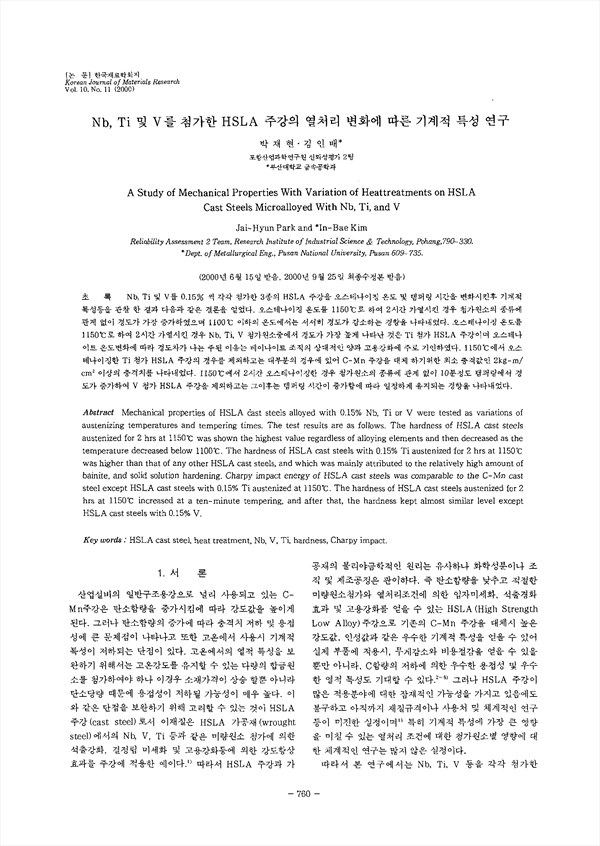

Nb, Ti 및 V를 0.15%씩 각각 첨가한 3종의 HSLA 주강을 오스테나이징 온도 및 템퍼링 시간을 변화시킨후 기계적 특성등을 관찰한 결과 다음과 같은 결론을 얻었다. 오스테나이징 온도를 1150˚C로 하여 2시간 가열시킨 경우 첨가원소의 종류에 관계없이 경도가 가장 증가하였으며 1100˚C이하의 온도에서는 서서히 경도가 감소하는 경향을 나타내었다. 오스테나이징 온도를 1150˚C로 하여 2시간 가열시킨 경우 Nb, Ti, V 첨가원소중에서 경도가 가장 높게 나타난 것은 Ti 첨가 HSLA 주강이며 오스테나이트 온도변화에 따라 경도차가 나는 주된 이유는 베나이트 조직의 상대적인 양과 고용강화에 주로 기인하였다. 1150˚C에서 오스테나이징한 Ti 첨가 HSLA 주강의 경우를 제외하고는 대부분의 경우에 있어 C-Mn 주강을 대체 하기위한 최소 충격값이 2kg-m/cm2이상의 충격치를 나타내었다. 1150˚C에서 2시간 오스테나이징한 경우 첨가원소의 종류에 관계없이 10분정도 템퍼링에서 경도가 증가하여 V 첨가 HSLA 주강을 제외하고는 그이후는 템퍼링 시간이 증가함에 따라 일정하게 유지되는 경향을 나타내었다.

• 박재현 | Park, Jae-Hyeon
• 김인배 | 김인배
