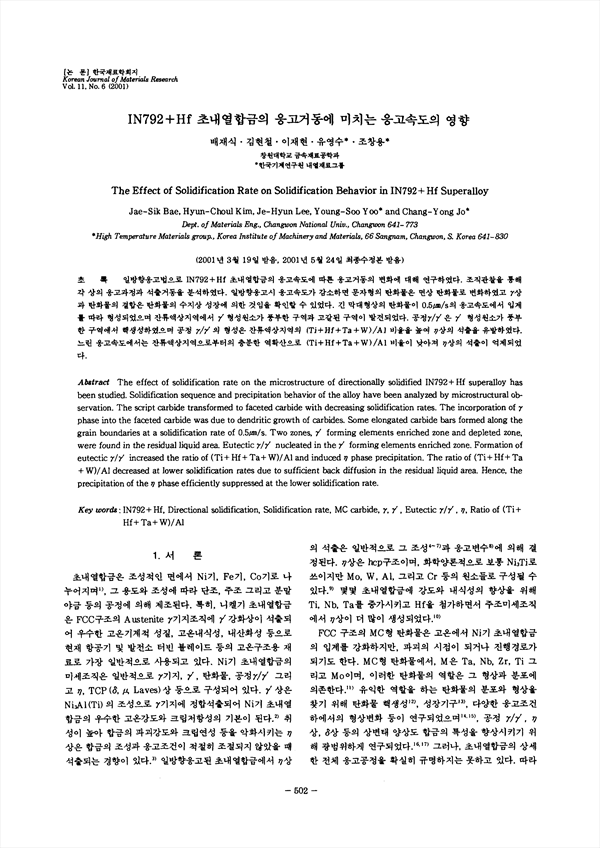

일방향응고법으로 IN792+Hf 초내열합금의 응고속도에 따른 응고거동의 변화에 대해 연구하였다. 조직관찰을 통해 각 상의 응고과정과 석출거동을 분석하였다 일방향응고시 응고속도가 감소하면 문자형의 탄화물은 면상 탄화물로 변화하였고 γ상과 탄화물의 결합은 탄화물의 수지상 성장에 의한 것임을 확인할 수 있었다. 긴 막대형상의 탄화물이 0.5μm/s의 응고속도에서 입계를 따라 형성되었으며 잔류액상지역에서 γ'형성원소가 풍부한 구역과 고갈된 구역이 발견되었다. 공정 γ/γ'은 형성원소가 풍부한 구역에서 핵생성하였으며 공정 γ/γ'의 형성은 잔류액상지역의 (Ti+Hf+Ta+W)/Al 비율을 높여 η상의 석출을 유발하였다. 느린 응고속도에서는 잔류액상지역으로부터의 충분한 역확산으로 (Ti+Hf+Ta+W)/Al 비율이 낮아져 η상의 석출이 억제되었다.

• 배재식 | Bae, Jae-Sik
• 김현철 | 김현철
• 이재현 | 이재현
• 유영수 | 유영수
• 조창용 | 조창용
