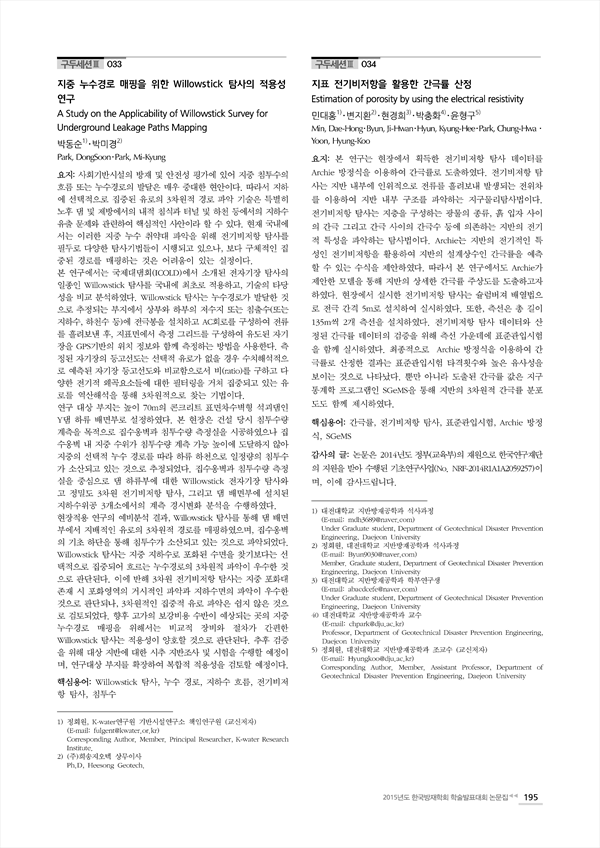

본 연구는 현장에서 획득한 전기비저항 탐사 데이터를 Archie 방정식을 이용하여 간극률로 도출하였다. 전기비저항 탐사는 지반 내부에 인위적으로 전류를 흘려보내 발생되는 전위차를 이용하여 지반 내부 구조를 파악하는 지구물리탐사법이다. 전기비저항 탐사는 지층을 구성하는 광물의 종류, 흙 입자 사이의 간극 그리고 간극 사이의 간극수 등에 의존하는 지반의 전기적 특성을 파악하는 탐사법이다. Archie는 지반의 전기적인 특성인 전기비저항을 활용하여 지반의 설계상수인 간극률을 예측할 수 있는 수식을 제안하였다. 따라서 본 연구에서도 Archie가 제안한 모델을 통해 지반의 상세한 간극률 주상도를 도출하고자 하였다. 현장에서 실시한 전기비저항 탐사는 슐럼버져 배열법으로 전극 간격 5m로 설치하여 실시하였다. 또한, 측선은 총 길이 135m씩 2개 측선을 설치하였다. 전기비저항 탐사 데이터와 산정된 간극률 데이터의 검증을 위해 측선 가운데에 표준관입시험을 함께 실시하였다. 최종적으로 Archie 방정식을 이용하여 간극률로 산정한 결과는 표준관입시험 타격횟수와 높은 유사성을 보이는 것으로 나타났다. 뿐만 아니라 도출된 간극률 값은 지구통계학 프로그램인 SGeMS을 통해 지반의 3차원적 간극률 분포도도 함께 제시하였다.

• 민대홍(대전대학교 지반방재공학과 석사과정) | Min, Dae-Hong
• 변지환(정회원, 대전대학교 지반방재공학과 석사과정) | Byun, Ji-Hwan
• 현경희(대전대학교 지반방재공학과 학부연구생) | Hyun, Kyung-Hee
• 박충화(대전대학교 지반방재공학과 교수) | Park, Chung-Hwa
• 윤형구(정회원, 대전대학교 지반방재공학과 조교수) | Yoon, Hyung-Koo 교신저자
