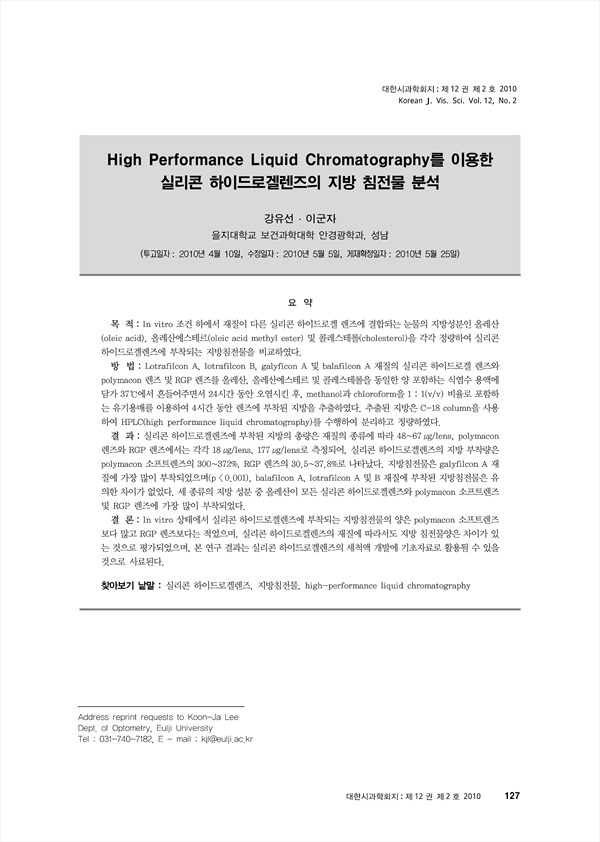

목적: In vitro 조건 하에서 재질이 다른 실리콘 하이드로겔 렌즈에 결합되는 눈물의 지방성분인 올레산(oleic acid), 올레산에스테르(oleic acid methyl ester) 및 콜레스테롤(cholesterol)을 각각 정량하여 실리콘 하이드로겔렌즈에 부착되는 지방침전물을 비교하였다. 방법: Lotrafilcon A, lotrafilcon B, galyficon A 및 balafilcon A 재질의 실리콘 하이드로겔 렌즈와polymacon 렌즈 및 RGP 렌즈를 올레산, 올레산에스테르 및 콜레스테롤을 동일한 양 포함하는 식염수 용액에 담가 37℃에서 흔들어주면서 24시간 동안 오염시킨 후, methanol과 chloroform을 1:1(v/v) 비율로 포함하는 유기용매를 이용하여 4시간 동안 렌즈에 부착된 지방을 추출하였다. 추출된 지방은 C-18 column을 사용하여 HPLC(high performance liquid chromatography)를 수행하여 분리하고 정량하였다. 결과: 실리콘 하이드로겔렌즈에 부착된 지방의 총량은 재질의 종류에 따라 48~67 ㎍/lens, polymacon 렌즈와 RGP 렌즈에서는 각각 18 ㎍/lens, 177 ㎍/lens로 측정되어, 실리콘 하이드로겔렌즈의 지방 부착량은 polymacon 소프트렌즈의 300~372%, RGP 렌즈의 30.5~37.8%로 나타났다. 지방침전물은 galyfilcon A 재질에 가장 많이 부착되었으며(p

Purposes: The purpose of this study is to investigate and compare the in vitro sorption of major tear film lipids such as oleic acid, oleic acid methyl ester and cholesterol on the silicone hydrogel materials. Methods: Lipid spoilation was performed by incubating a lotrafilcon A, lotrafilcon B, galyfilcon A and balafilcon A silicon hydrogel lenses, polymacon soft contact lenses and RGP lenses in phosphate buffered saline (PBS) containing oleic acid, oleic acid methyl ester, and cholesterol at 37℃ for 24 hours with shaking. Lipids were extracted from the lenses with a solvent containing 1:1 methanol/chloroform (v/v) for 4 hours. High performance liquid chromatography methods using C-18 column were used to analyze lipid deposit extracts from contact lenses. Results: The amount of total lipids on silicone hydrogel contact lenses were 48~67 ㎍per lens depending on the silicone hydrogel lens materials versus 18 and 177 ㎍per lens for polymacon and RGP contact lenses, respectively that showed 300~372% and 30.5~37.8% of that of polymacon soft contact lenses and RGP lenses, respectively. After 24 hours of soaking, galyfilcon A showed the highest adsorption of all the silicone hydrogel lenses (p

• 강유선(을지대학교 보건과학대학 안경광학과)
• 이군자(을지대학교 보건과학대학 안경광학과)
