논문 상세보기
pp.423-430

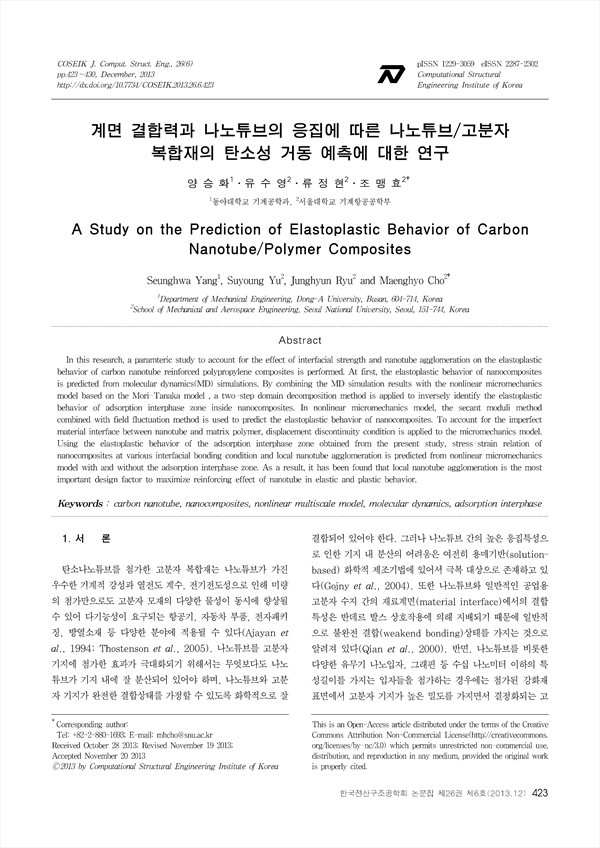

본 연구에서는 탄소나노튜브와 폴리프로필렌 기지 간 계면결합력과 나노튜브의 국부적 응집에 따른 나노복합재의 탄소성거동 변화에 대한 파라메트릭 연구를 수행한다. 나노복합재의 탄소성 거동 예측을 위해 분자동역학 전산모사를 수행하고, 분자동역학 결과와 Mori-Tanaka 모델을 적용한 비선형 미시역학 모델을 연계하여 나노복합재 내 흡착계면의 탄소성 거동을 역으로 도출하는 2단계 영역분할 기법을 적용하였다. 미시역학 모델에서는 시컨트 계수방법을 Mori-Tanaka 모델에 적용하여 나노복합재의 비선형 거동을 예측하는 방법을 적용하였으며, 나노튜브와 기지 간 재료계면의 불완전 결합을 고려하기 위해 변위 불연속 조건을 적용하였다. 흡착영역을 고려한 미시역학 모델을 통해 흡착계면의 유무 및 재료계면 결합력 변화 그리고 나노튜브의 국부적 응집현상에 따른 나노복합재의 응력-변형률 관계를 예측하였다. 그 결과 나노튜브의 국부적 응집이나노복합재의 강화효과를 저하시키는 가장 중요한 변수임을 확인하였다.
In this research, a paramteric study to account for the effect of interfacial strength and nanotube agglomeration on the elastoplastic behavior of carbon nanotube reinforced polypropylene composites is performed. At first, the elastoplastic behavior of nanocomposites is predicted from molecular dynamics(MD) simulations. By combining the MD simulation results with the nonlinear micromechanics model based on the Mori-Tanaka model , a two-step domain decomposition method is applied to inversely identify the elastoplastic behavior of adsorption interphase zone inside nanocomposites. In nonlinear micromechanics model, the secant moduli method combined with field fluctuation method is used to predict the elastoplastic behavior of nanocomposites. To account for the imperfect material interface between nanotube and matrix polymer, displacement discontinuity condition is applied to the micromechanics model. Using the elastoplastic behavior of the adsorption interphase zone obtained from the present study, stress-strain relation of nanocomposites at various interfacial bonding condition and local nanotube agglomeration is predicted from nonlinear micromechanics model with and without the adsorption interphase zone. As a result, it has been found that local nanotube agglomeration is the most important design factor to maximize reinforcing effect of nanotube in elastic and plastic behavior.
