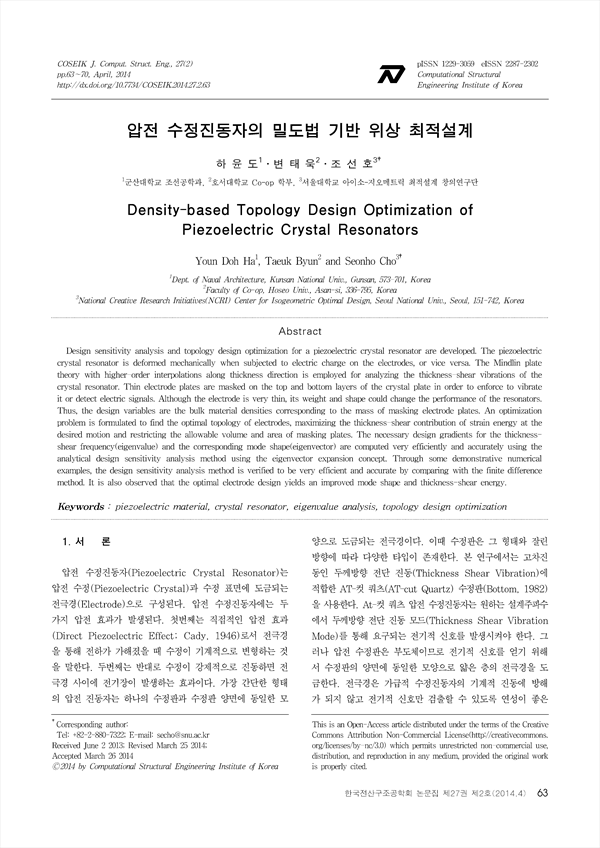

압전 수정진동자의 밀도법 기반 위상 최적설계 KCI 등재

Density-based Topology Design Optimization of Piezoelectric Crystal Resonator

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/321305
구독 기관 인증 시 무료 이용이 가능합니다. 4,000원
한국전산구조공학회 논문집 (Journal of the Computational Structural Engineering Institute of Korea)
한국전산구조공학회 (Computational Structural Engineering Institute of Korea)
초록

본 논문에서는 압전 수정진동자의 설계민감도 해석 및 위상 최적설계 기법을 개발하였다. 압전 수정진동자는 가해지는 전하에 의해 두께방향 전단 변형하게 되거나, 혹은 그 반대방향으로 기계 변형에 의해 전기적 신호를 검출하게 된다. 엄밀한 두께방향 전단해석을 위해 두께방향으로 고차 보간을 하는 고차 민들린(Mindlin) 판 이론을 도입하였다. 압전 수정진동자에서 수정판은 부도체이기 때문에 전기적 신호를 검출하거나 전기적 신호에 의해 수정판을 기계적으로 진동시키기 위해 수정판의 상/하 표면에 얇은 전극경을 도포한다. 비록 전극경이 매우 얇기는 하지만 그 무게와 형상에 따라 진동자의 거동이 달라지기 때문에, 설계민감도 해석 및 위상 최적설계를 위한 설계변수는 전극경의 질량 밀도와 관계된다. 따라서 위상 최적설계 문제는 두께방향 전단 변형에너지를 최대화하는 최적의 전극경 분포를 구하도록 구성한다. 또한 보다 의미있는 설계안을 얻기 위해 전극경의 재료량과 면적에 제약조건을 부여한다. 두께방향 전단 주파수(고유치)와 상응하는 모드형상(고유벡터)에 대한 설계구배는 고유벡터 확장법을 이용한 해석적 설계민감도 해석법을 통해 매우 효율적이고 정확하게 계산될 수 있다. 수치예제를 통해 제안된 해석적 설계민감도가 유한차분 설계민감도와 비교하여 매우 효율적이고 정확하게 계산됨을 확인하였다. 또한 위상 최적설계를 통해 도출된 최적 전극경 설계가 모드형상과 두께방향 전단 변형에너지를 개선시킴을 확인하였다.

Design sensitivity analysis and topology design optimization for a piezoelectric crystal resonator are developed. The piezoelectric crystal resonator is deformed mechanically when subjected to electric charge on the electrodes, or vice versa. The Mindlin plate theory with higher-order interpolations along thickness direction is employed for analyzing the thickness-shear vibrations of the crystal resonator. Thin electrode plates are masked on the top and bottom layers of the crystal plate in order to enforce to vibrate it or detect electric signals. Although the electrode is very thin, its weight and shape could change the performance of the resonators. Thus, the design variables are the bulk material densities corresponding to the mass of masking electrode plates. An optimization problem is formulated to find the optimal topology of electrodes, maximizing the thickness-shear contribution of strain energy at the desired motion and restricting the allowable volume and area of masking plates. The necessary design gradients for the thicknessshear frequency(eigenvalue) and the corresponding mode shape(eigenvector) are computed very efficiently and accurately using the analytical design sensitivity analysis method using the eigenvector expansion concept. Through some demonstrative numerical examples, the design sensitivity analysis method is verified to be very efficient and accurate by comparing with the finite difference method. It is also observed that the optimal electrode design yields an improved mode shape and thickness-shear energy.

저자
  • 하윤도(군산대학교 조선공학과, Dept. of Naval Architecture, Kunsan National Univ.) | Youn Doh Ha
  • 변태욱(호서대학교 Co-op 학부, Faculty of Co-op, Hoseo Univ.) | Taeuk Byun
  • 조선호(서울대학교 아이소-지오메트릭 최적설계 창의연구단, National Creative Research Initiatives(NCRI) Center for Isogeometric Optimal Design, Seoul National Univ.) | Seonho Cho Corresponding author
