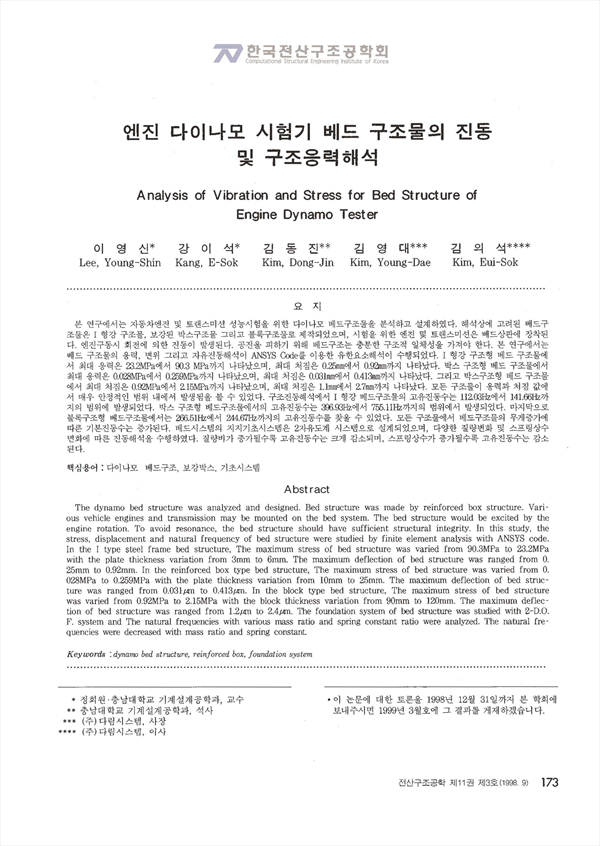

엔진 다이나모 시험기 베드 구조물의 진동 및 구조응력해석 KCI 등재

Analysis of Vibration and Stress for Bed Structure of Engine Dynamo Tester

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/323518
구독 기관 인증 시 무료 이용이 가능합니다. 4,500원
한국전산구조공학회 논문집 (Journal of the Computational Structural Engineering Institute of Korea)
한국전산구조공학회 (Computational Structural Engineering Institute of Korea)
초록

본 연구에서는 자동차엔진 및 트랜스미션 성능시험을 위한 다이나모 베드구조물을 분석하고 설계하였다. 해석상에 고려된 베드구조물은 형강 구조물, 보강된 박스구조물 그리고 블록구조물로 제작되었으며, 시험을 위한 엔진 및 트랜스미션은 베드상판에 장착된다. 엔진구동시 회전에 의한 진동이 발생된다. 공진을 피하기 위해 베드구조는 충분한 구조적 일체성을 가져야 한다. 본 연구에서는 베드 구조물의 응력, 변위 그리고 자유진동해석이 ANSYS Code를 이용한 유한요소해석이 수행되었다. 형강 구조형 베드 구조물에서 최대 응력은 23.2MPa에서 90.3MPa까지 나타났으며, 최대 처짐은 0.25에서 0.92까지 나타났다. 박스 구조형 베드 구조물에서 최대 응력은 0.028MPa에서 0.259MPa까지 나타났으며, 최대 처짐은 0.031에서 0.413까지 나타났다. 그리고 박스구조형 베드 구조물에서 최대 처짐은 0.92MPa에서 2.15MPa까지 나타났으며, 최대 처짐은 1.1에서 2.7까지 나타났다. 모든 구조물이 응력과 처짐 값에서 매우 안정적인 범위 내에서 발생됨을 볼 수 있었다. 구조진동해석에서 형강 베드구조물의 고유진동수는 112.03에서 141.66까지의 범위에 발생되었다. 박스 구조형 베드구조물에서의 고유진동수는 396.93에서 755.11까지의 범위에서 발생되었다. 마지막으로 블록구조형 베드구조물에서는 266.51에서 244.67까지의 고유진동수를 찾을 수 있었다. 모든 구조물에서 베드구조물의 무게증가에 따른 기본진동수는 증가된다. 베드시스템의 지지기초시스템은 2자유도계 시스템으로 설계되었으며, 다양한 질량변화 및 스프링상수 변화에 따른 진동해석을 수행하였다. 질량비가 증가될수록 고유진동수는 크게 감소되며, 스프링상수가 증가될수록 고유진동수는 감소된다. 것이 4.8%였다. 그러나 두 선충의 동시 감염은 관찰되지 않았다. 그리고 S. carpocapsae All과 곤충병원성 곰팡이인 Beauveria brongniartii를 동시 또는 곰팡이를 먼저 처리했을 때는 곰팡이 12시간 전 처리부터 선충과 곰팡이의 동시 감염이 관찰되었고, H. bacteriophora NC 1는 곰팡이 6시간 전 처리부터 동시 감염이 관찰되었다. 선충에 의한 감염과, 곰팡이에 의한 감염, 선충과 곰팡이 동시 감염은 곰팡이 48시간 전 처리부터 관찰되었다. 그러나 유충 증식수는 선충 단독 감염보다 동시 감염충에서 현저히 떨어졌다.N 수준에서 1991년 엽질소 함유량은 1990년에 비해 20% 증가하였으며, high-N 수준에서는 1991년의 엽조직 질소함유량이 1990년 보다 8% 증가한 것으로 나타났다. 따라서, 잔디조성후 경과기간에 따라 연간 시비량을 조절할 필요가 있으며, 특히 새로 조성된 잔디밭과 조성된 지 어느 정도 지난 기존 잔디밭간에 차별화된 관리프로그램이 필요한 것으로 판단되었다. 잔디관리에서 답압이 가중되는 정도에 따라 지역별로 장기간 차별화된 관리 접근을 해야하고, 정기적으로 토양 및 엽분석을 실시해서 시비프로그램에 활용하는 것이 필요하다 하겠다. 본 연구결과 나타난 잔디관리 요인간 상호작용효과는 잔디관리시 여러 가지 관리방법에 따른 효과를 입체적으로 분석해서 해당 골프장 현실에 적합한 통합적인 잔디관리(integrated turfgrass management)의 필요성을 제시한다고 할 수 있겠으며, 또한 답압가중 정도에 따른 잔디관리요인간의 반응효과차이는 향후 무답압 지역에서 실시된 연구결과를 답압을 받고 있는 경기장 및 골프장 등의 잔디밭에 적용할 경우에는 주의깊게 데이터 활용을 해야 되리라고 사료되었다.-

저자
  • 이영신 | Lee Young-Shin
  • 강이석 | Kang E-Sok
  • 김동진 | Kim Dong-Jin
  • 김영대 | Kim Young-Dae
  • 김의석 | Kim Eui-Sok
