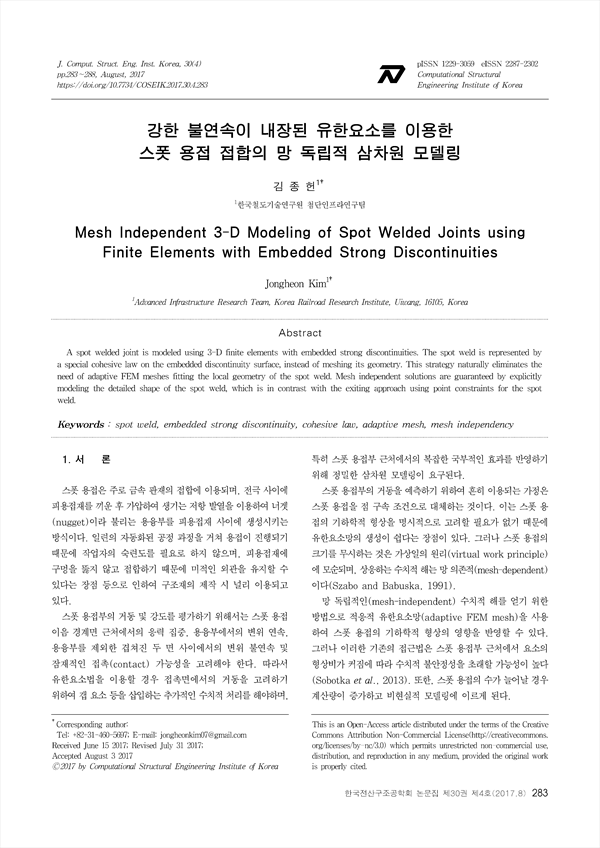

스폿 용접 접합의 삼차원 모델링을 위하여 강한 불연속이 내장된 유한요소를 사용하였다. 스폿 용접의 기하학적 형상을 유한요소망 대신 요소에 내장된 불연속 면에서의 특수한 응집 법칙을 이용하여 표현하였다. 이를 통하여 기존의 적응적 유 한요소망을 이용하는 접근법과 달리 스폿 용접의 국부적인 형상에 독립적인 유한요소망을 구성할 수 있다. 또한, 스폿 용접 의 형상을 명시적으로 고려하여 모델링함으로써 기존의 점 구속조건을 이용하는 접근법과 달리 망 독립적인 해를 얻을 수 있다.

A spot welded joint is modeled using 3-D finite elements with embedded strong discontinuities. The spot weld is represented by a special cohesive law on the embedded discontinuity surface, instead of meshing its geometry. This strategy naturally eliminates the need of adaptive FEM meshes fitting the local geometry of the spot weld. Mesh independent solutions are guaranteed by explicitly modeling the detailed shape of the spot weld, which is in contrast with the exiting approach using point constraints for the spot weld.

• 김종헌(한국철도기술연구원 첨단인프라연구팀) | Jongheon Kim (Advanced Infrastructure Research Team, Korea Railroad Research Institute, Uiwang, 16105, Korea) Corresponding author
