논문 상세보기

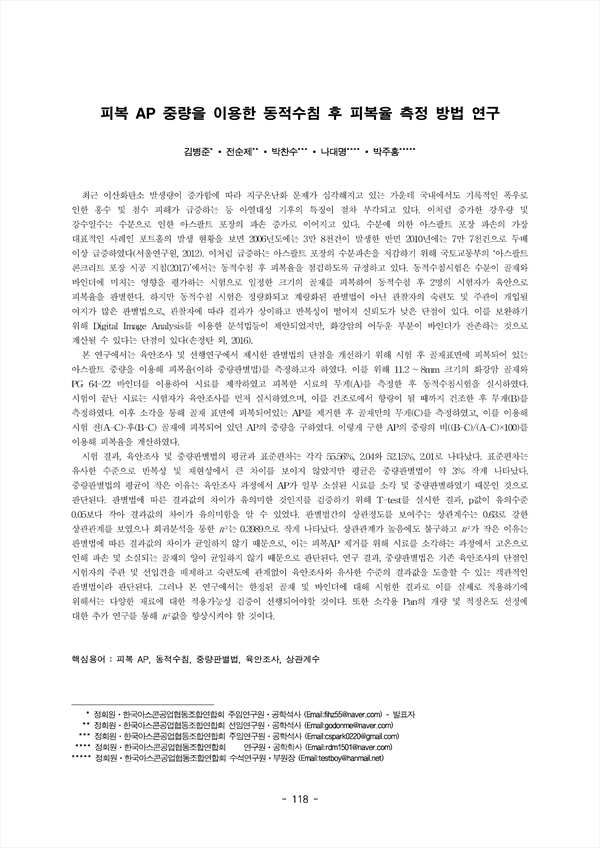

피복 AP 중량을 이용한 동적수침 후 피복율 측정 방법 연구

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/334710
모든 회원에게 무료로 제공됩니다.
한국도로학회 (Korean Society of Road Engineers)
초록

최근 이산화탄소 발생량이 증가함에 따라 지구온난화 문제가 심각해지고 있는 가운데 국내에서도 기록적인 폭우로 인한 홍수 및 침수 피해가 급증하는 등 아열대성 기후의 특징이 점차 부각되고 있다. 이처럼 증가한 강우량 및 강수일수는 수분으로 인한 아스팔트 포장의 파손 증가로 이어지고 있다. 수분에 의한 아스팔트 포장 파손의 가장 대표적인 사례인 포트홀의 발생 현황을 보면 2006년도에는 3만 8천건이 발생한 반면 2010년에는 7만 7천건으로 두배 이상 급증하였다(서울연구원, 2012). 이처럼 급증하는 아스팔트 포장의 수분파손을 저감하기 위해 국토교통부의 ‘아스팔트 콘크리트 포장 시공 지침(2017)’에서는 동적수침 후 피복율을 점검하도록 규정하고 있다. 동적수침시험은 수분이 골재와 바인더에 미치는 영향을 평가하는 시험으로 일정한 크기의 골재를 피복하여 동적수침 후 2명의 시험자가 육안으로 피복율을 판별한다. 하지만 동적수침 시험은 정량화되고 계량화된 판별법이 아닌 관찰자의 숙련도 및 주관이 개입될 여지가 많은 판별법으로, 관찰자에 따라 결과가 상이하고 반복성이 떨어져 신뢰도가 낮은 단점이 있다. 이를 보완하기 위해 Digital Image Analysis를 이용한 분석법등이 제안되었지만, 화강암의 어두운 부분이 바인더가 잔존하는 것으로 계산될 수 있다는 단점이 있다(손정탄 외, 2016). 본 연구에서는 육안조사 및 선행연구에서 제시한 판별법의 단점을 개선하기 위해 시험 후 골재표면에 피복되어 있는 아스팔트 중량을 이용해 피복율(이하 중량판별법)를 측정하고자 하였다. 이를 위해 11.2 ∼8mm 크기의 화강암 골재와 PG 64-22 바인더를 이용하여 시료를 제작하였고 피복한 시료의 무게(A)를 측정한 후 동적수침시험을 실시하였다. 시험이 끝난 시료는 시험자가 육안조사를 먼저 실시하였으며, 이를 건조로에서 항량이 될 때까지 건조한 후 무게(B)를 측정하였다. 이후 소각을 통해 골재 표면에 피복되어있는 AP를 제거한 후 골재만의 무게(C)를 측정하였고, 이를 이용해 시험 전(A-C)·후(B-C) 골재에 피복되어 있던 AP의 중량을 구하였다. 이렇게 구한 AP의 중량의 비((B-C)/(A-C)×100)를 이용해 피복율을 계산하였다. 시험 결과, 육안조사 및 중량판별법의 평균과 표준편차는 각각 55.56%, 2.04와 52.15%, 2.01로 나타났다. 표준편차는 유사한 수준으로 반복성 및 재현성에서 큰 차이를 보이지 않았지만 평균은 중량판별법이 약 3% 작게 나타났다. 중량판별법의 평균이 작은 이유는 육안조사 과정에서 AP가 일부 소실된 시료를 소각 및 중량판별하였기 때문인 것으로 판단된다. 판별법에 따른 결과값의 차이가 유의미한 것인지를 검증하기 위해 T-test를 실시한 결과, p값이 유의수준 0.05보다 작아 결과값의 차이가 유의미함을 알 수 있었다. 판별법간의 상관정도를 보여주는 상관계수는 0.63로 강한 상관관계를 보였으나 회귀분석을 통한  는 0.3989으로 작게 나타났다. 상관관계가 높음에도 불구하고  가 작은 이유는 판별법에 따른 결과값의 차이가 균일하지 않기 때문으로, 이는 피복AP 제거를 위해 시료를 소각하는 과정에서 고온으로 인해 파손 및 소실되는 골재의 양이 균일하지 않기 때문으로 판단된다. 연구 결과, 중량판별법은 기존 육안조사의 단점인 시험자의 주관 및 선입견을 배제하고 숙련도에 관계없이 육안조사와 유사한 수준의 결과값을 도출할 수 있는 객관적인 판별법이라 판단된다. 그러나 본 연구에서는 한정된 골재 및 바인더에 대해 시험한 결과로 이를 실제로 적용하기에 위해서는 다양한 재료에 대한 적용가능성 검증이 선행되어야할 것이다. 또한 소각용 Pan의 개량 및 적정온도 선정에 대한 추가 연구를 통해  값을 향상시켜야 할 것이다

저자
  • 김병준(한국아스콘공업협동조합연합회 주임연구원·공학석사)
  • 전순제(한국아스콘공업협동조합연합회 선임연구원·공학석사)
  • 박찬수(한국아스콘공업협동조합연합회 주임연구원·공학석사)
  • 나대명(한국아스콘공업협동조합연합회 연구원·공학학사)
  • 박주홍(한국아스콘공업협동조합연합회 수석연구원·부원장)
