pp.461-468

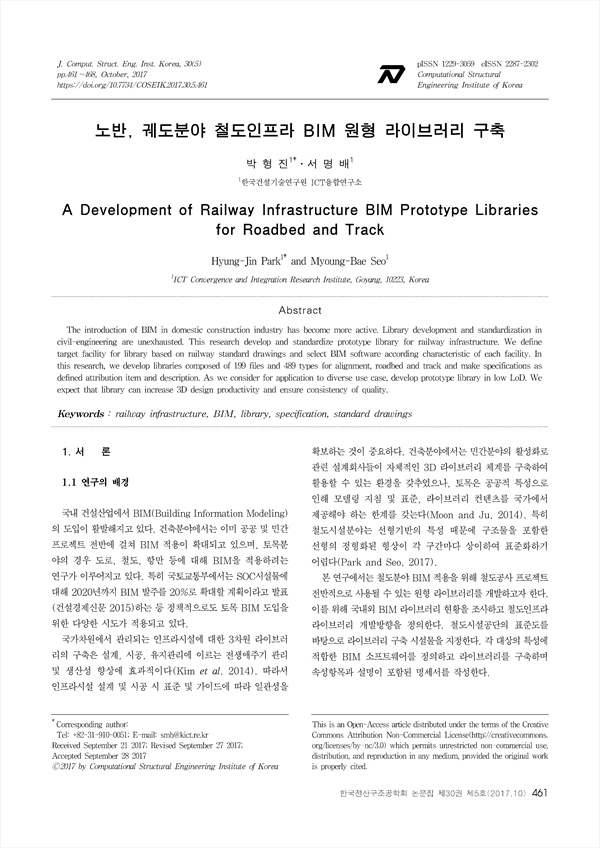

BIM 설계에서 라이브러리의 구축 및 활용은 매우 중요하다. 기존 컨텐츠의 재활용이 가능하므로, 설계를 보다 효과적이 고 효율적으로 진행할 수 있다. 건축분야와 달리 토목분야, 특히 철도시설분야에서는 라이브러리의 구축 및 표준화가 미진하 다. 따라서 본 연구에서는 철도시설분야에 3차원 객체 라이브러리를 구축하고 표준화하고자 한다. 철도시설물 분류체계 및 관련도면을 수집 및 분석한다. 분석된 표준도면의 항목과 분류체계 항목을 매칭하였다. 각 항목별로 라이브러리가 필요한지 여부와 그럴 경우 어떤 소프트웨어가 적절한지를 검토하였다. 사용가능한 소프트웨어는 주로 Civil 3D와 Revit 등으로 나타 났다. 향후 이를 바탕으로 철도인프라 3차원 라이브러리의 속성 항목 및 명세서를 설계하고 라이브러리를 구축할 예정이다.
The introduction of BIM in domestic construction industry has become more active. Library development and standardization in civil-engineering are unexhausted. This research develop and standardize prototype library for railway infrastructure. We define target facility for library based on railway standard drawings and select BIM software according characteristic of each facility. In this research, we develop libraries composed of 199 files and 489 types for alignment, roadbed and track and make specifications as defined attribution item and description. As we consider for application to diverse use case, develop prototype library in low LoD. We expect that library can increase 3D design productivity and ensure consistency of quality.
