논문 상세보기

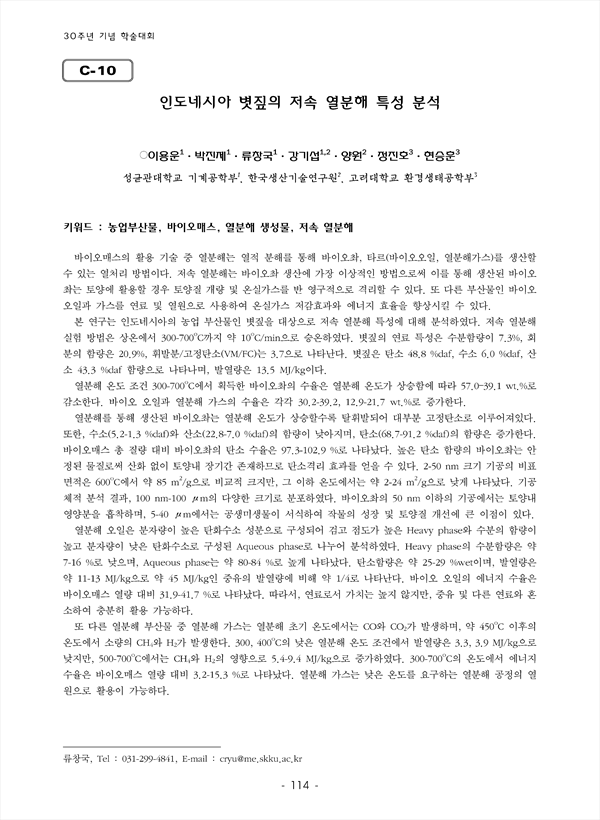

바이오매스의 활용 기술 중 열분해는 열적 분해를 통해 바이오촤, 타르(바이오오일, 열분해가스)를 생산할 수 있는 열처리 방법이다. 저속 열분해는 바이오촤 생산에 가장 이상적인 방법으로써 이를 통해 생산된 바이오촤는 토양에 활용할 경우 토양질 개량 및 온실가스를 반 영구적으로 격리할 수 있다. 또 다른 부산물인 바이오 오일과 가스를 연료 및 열원으로 사용하여 온실가스 저감효과와 에너지 효율을 향상시킬 수 있다. 본 연구는 인도네시아의 농업 부산물인 볏짚을 대상으로 저속 열분해 특성에 대해 분석하였다. 저속 열분해 실험 방법은 상온에서 300-700℃까지 약 10℃/min으로 승온하였다. 볏짚의 연료 특성은 수분함량이 7.3%, 회분의 함량은 20.9%, 휘발분/고정탄소(VM/FC)는 3.7으로 나타난다. 볏짚은 탄소 48.8 %daf, 수소 6.0 %daf, 산소 43.3 %daf 함량으로 나타나며, 발열량은 13.5 MJ/kg이다. 열분해 온도 조건 300-700℃에서 획득한 바이오촤의 수율은 열분해 온도가 상승함에 따라 57.0–39.1 wt.%로 감소한다. 바이오 오일과 열분해 가스의 수율은 각각 30.2-39.2, 12.9-21.7 wt.%로 증가한다. 열분해를 통해 생산된 바이오촤는 열분해 온도가 상승할수록 탈휘발되어 대부분 고정탄소로 이루어져있다. 또한, 수소(5.2-1.3 %daf)와 산소(22.8-7.0 %daf)의 함량이 낮아지며, 탄소(68.7-91.2 %daf)의 함량은 증가한다. 바이오매스 총 질량 대비 바이오촤의 탄소 수율은 97.3-102.9 %로 나타났다. 높은 탄소 함량의 바이오촤는 안정된 물질로써 산화 없이 토양내 장기간 존재하므로 탄소격리 효과를 얻을 수 있다. 2-50 nm 크기 기공의 비표면적은 600℃에서 약 85 m²/g으로 비교적 크지만, 그 이하 온도에서는 약 2-24 m²/g으로 낮게 나타났다. 기공체적 분석 결과, 100 nm-100 μm의 다양한 크기로 분포하였다. 바이오촤의 50 nm 이하의 기공에서는 토양내 영양분을 흡착하며, 5-40 μm에서는 공생미생물이 서식하여 작물의 성장 및 토양질 개선에 큰 이점이 있다. 열분해 오일은 분자량이 높은 탄화수소 성분으로 구성되어 검고 점도가 높은 Heavy phase와 수분의 함량이 높고 분자량이 낮은 탄화수소로 구성된 Aqueous phase로 나누어 분석하였다. Heavy phase의 수분함량은 약 7-16 %로 낮으며, Aqueous phase는 약 80-84 %로 높게 나타났다. 탄소함량은 약 25-29 %wet이며, 발열량은 약 11-13 MJ/kg으로 약 45 MJ/kg인 중유의 발열량에 비해 약 1/4로 나타난다. 바이오 오일의 에너지 수율은 바이오매스 열량 대비 31.9-41.7 %로 나타났다. 따라서, 연료로서 가치는 높지 않지만, 중유 및 다른 연료와 혼소하여 충분히 활용 가능하다. 또 다른 열분해 부산물 중 열분해 가스는 열분해 초기 온도에서는 CO와 CO₂가 발생하며, 약 450℃ 이후의 온도에서 소량의 CH₄와 H₂가 발생한다. 300, 400℃의 낮은 열분해 온도 조건에서 발열량은 3.3, 3.9 MJ/kg으로 낮지만, 500-700℃에서는 CH₄와 H₂의 영향으로 5.4-9.4 MJ/kg으로 증가하였다. 300-700℃의 온도에서 에너지수율은 바이오매스 열량 대비 3.2-15.3 %로 나타났다. 열분해 가스는 낮은 온도를 요구하는 열분해 공정의 열원으로 활용이 가능하다.
