논문 상세보기

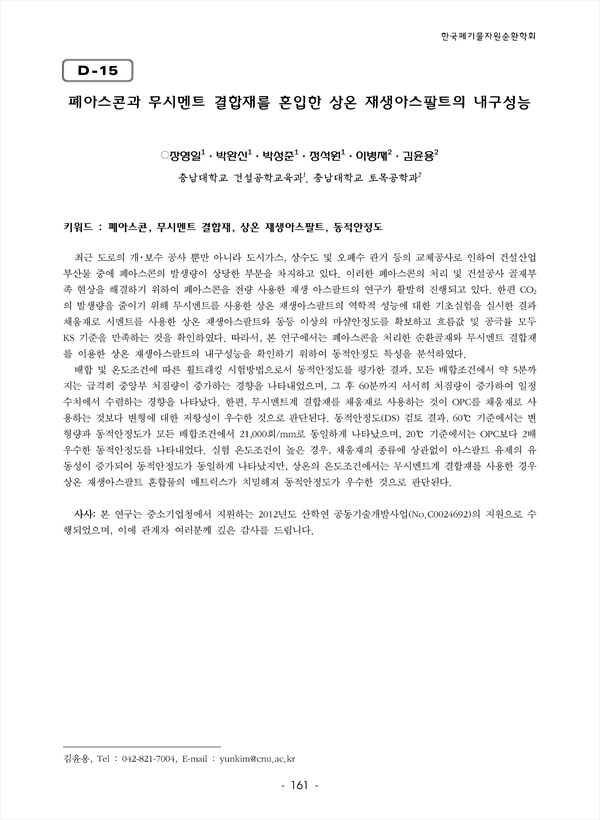

최근 도로의 개･보수 공사 뿐만 아니라 도시가스, 상수도 및 오폐수 관거 등의 교체공사로 인하여 건설산업 부산물 중에 폐아스콘의 발생량이 상당한 부분을 차지하고 있다. 이러한 폐아스콘의 처리 및 건설공사 골재부족 현상을 해결하기 위하여 폐아스콘을 전량 사용한 재생 아스팔트의 연구가 활발히 진행되고 있다. 한편 CO₂의 발생량을 줄이기 위해 무시멘트를 사용한 상온 재생아스팔트의 역학적 성능에 대한 기초실험을 실시한 결과 채움재로 시멘트를 사용한 상온 재생아스팔트와 동등 이상의 마샬안정도를 확보하고 흐름값 및 공극률 모두 KS 기준을 만족하는 것을 확인하였다. 따라서, 본 연구에서는 폐아스콘을 처리한 순환골재와 무시멘트 결합재를 이용한 상온 재생아스팔트의 내구성능을 확인하기 위하여 동적안정도 특성을 분석하였다. 배합 및 온도조건에 따른 휠트래킹 시험방법으로서 동적안정도를 평가한 결과, 모든 배합조건에서 약 5분까지는 급격히 중앙부 처짐량이 증가하는 경향을 나타내었으며, 그 후 60분까지 서서히 처짐량이 증가하여 일정수치에서 수렴하는 경향을 나타났다. 한편, 무시멘트계 결합재를 채움재로 사용하는 것이 OPC를 채움재로 사용하는 것보다 변형에 대한 저항성이 우수한 것으로 판단된다. 동적안정도(DS) 검토 결과, 60℃ 기준에서는 변형량과 동적안정도가 모든 배합조건에서 21,000회/mm로 동일하게 나타났으며, 20℃ 기준에서는 OPC보다 2배 우수한 동적안정도를 나타내었다. 실험 온도조건이 높은 경우, 채움재의 종류에 상관없이 아스팔트 유제의 유동성이 증가되어 동적안정도가 동일하게 나타났지만, 상온의 온도조건에서는 무시멘트계 결합재를 사용한 경우 상온 재생아스팔트 혼합물의 매트릭스가 치밀해져 동적안정도가 우수한 것으로 판단된다.
