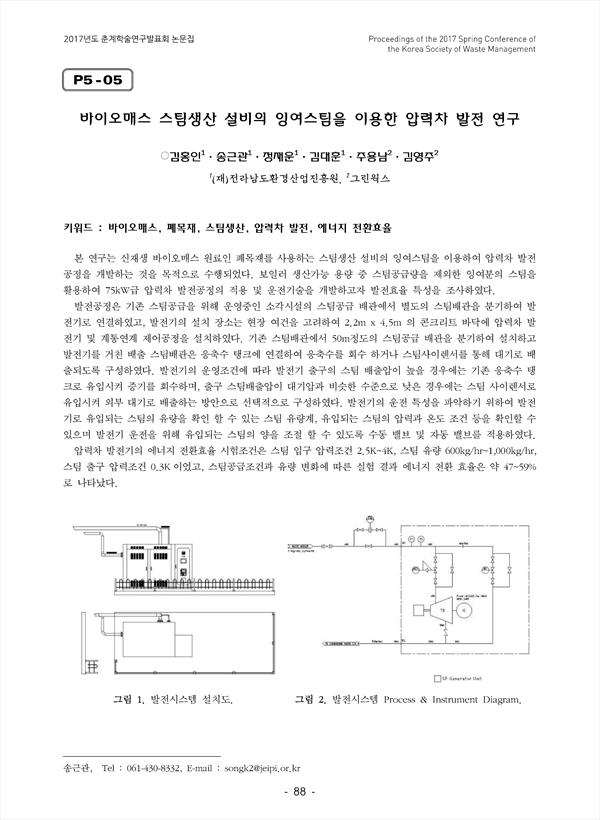

본 연구는 신재생 바이오매스 원료인 폐목재를 사용하는 스팀생산 설비의 잉여스팀을 이용하여 압력차 발전공정을 개발하는 것을 목적으로 수행되었다. 보일러 생산가능 용량 중 스팀공급량을 제외한 잉여분의 스팀을 활용하여 75kW급 압력차 발전공정의 적용 및 운전기술을 개발하고자 발전효율 특성을 조사하였다. 발전공정은 기존 스팀공급을 위해 운영중인 소각시설의 스팀공급 배관에서 별도의 스팀배관을 분기하여 발전기로 연결하였고, 발전기의 설치 장소는 현장 여건을 고려하여 2.2m x 4.5m 의 콘크리트 바닥에 압력차 발전기 및 계통연계 제어공정을 설치하였다. 기존 스팀배관에서 50m정도의 스팀공급 배관을 분기하여 설치하고 발전기를 거친 배출 스팀배관은 응축수 탱크에 연결하여 응축수를 회수 하거나 스팀사이렌서를 통해 대기로 배출되도록 구성하였다. 발전기의 운영조건에 따라 발전기 출구의 스팀 배출압이 높을 경우에는 기존 응축수 탱크로 유입시켜 증기를 회수하며, 출구 스팀배출압이 대기압과 비슷한 수준으로 낮은 경우에는 스팀 사이렌서로 유입시켜 외부 대기로 배출하는 방안으로 선택적으로 구성하였다. 발전기의 운전 특성을 파악하기 위하여 발전기로 유입되는 스팀의 유량을 확인 할 수 있는 스팀 유량계, 유입되는 스팀의 압력과 온도 조건 등을 확인할 수 있으며 발전기 운전을 위해 유입되는 스팀의 양을 조절 할 수 있도록 수동 밸브 및 자동 밸브를 적용하였다. 압력차 발전기의 에너지 전환효율 시험조건은 스팀 입구 압력조건 2.5K~4K, 스팀 유량 600kg/hr~1,000kg/hr, 스팀 출구 압력조건 0.3K 이었고, 스팀공급조건과 유량 변화에 따른 실험 결과 에너지 전환 효율은 약 47~59%로 나타났다.
