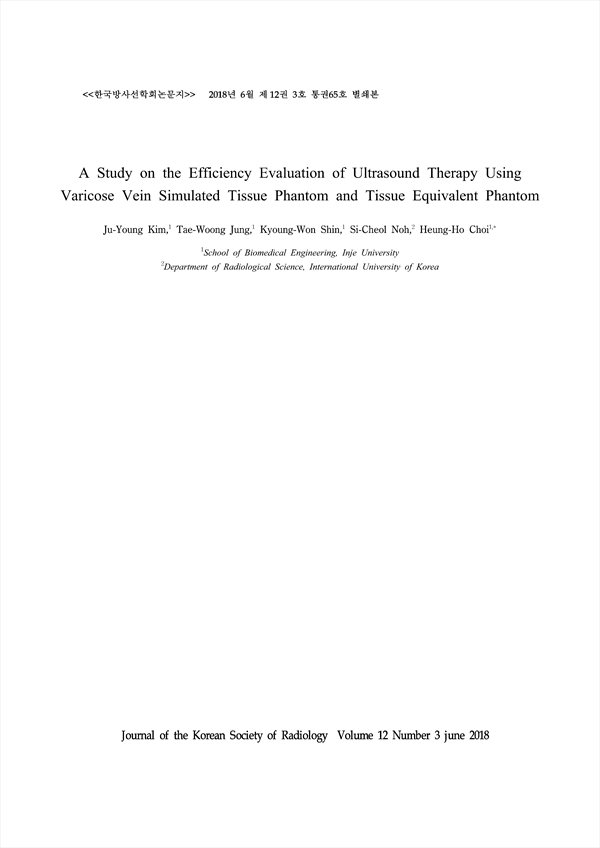

A Study on the Efficiency Evaluation of Ultrasound Therapy Using Varicose Vein Simulated Tissue Phantom and Tissue Equivalent Phantom KCI 등재

하지정맥류 모사 생체조직 팬텀과 조직등가 팬텀을 이용한 초음 파 치료효과 평가에 관한 연구

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/352015
서비스가 종료되어 열람이 제한될 수 있습니다.
Journal of the Korean Society of Radiology (한국방사선학회논문지)
한국방사선학회 (The Korea Society of Radiology)
초록

비침습적 치료 효과에 대한 기대로 집속 초음파를 이용한 하지정맥류 치료에 대한 많은 연구가 진행되고 있다. 본 연구에서는 초음파 정맥류 정맥 치료 효과 평가에 적용할 수 있는 생체 조직 팬텀과 조직 등가 팬텀을 제시 하였다. 제작된 팬텀은 음향학적 특징과 초음파 조사에 따른 수축률을 평가함으로써 유용성을 평가하였다. 하지정맥류가 발생하는 조직의 구조를 고려하여 피부, 지방, 근육의 세 층으로 된 다층 구조 팬텀을 제작하였으며, 각 층을 구성하는 물질은 인체와 유사한 특성을 갖도록 제작하였다. 또한 혈관 유사물질을 매식한 다층 구조 팬텀과 동물 혈관을 이용한 다층 구조 팬텀, 동물 조직을 이용한 다층 구조 팬텀을 제작하였으며, 초음파 조사에 따른 혈관 유사 물질 및 혈관 조직의 수축 정도를 B-mode 영상을 이용하여 평가하였다. 본 연구의 결과를 통하여 제시된 팬텀이 초음파 하지정맥류 치료 평가에 유효하게 활용될 수 있을 것으로 판단되었다. 또한, 집속 초음파를 이용한 하지정맥류 치료 장비 개발 및 치료 효과 검증에 중요한 역할을 할 것으로 판단된다.

Because of the expectation of the non-invasive treatment effect, Various studies on the treatment of varicose veins using focused ultrasound are reported. In this study, the bio-tissue phantom and tissue equivalent phantom that can be applied to estimation of ultrasonic varicose veins treatment effect. Each phantom was evaluated for its usefulness by evaluating the acoustic characteristics and the shrinkage rate according to the ultrasonic irradiation. A multi-layer structure phantom with three layers of skin, fat, and muscle was constructed considering the structure of the tissue where the varicose veins occurred. The materials constituting each layer were made to have characteristics similar to human body. In addition, the multi-layered phantoms with blood vessel mimic tube, with bovine blood vessel, and with animal tissue were fabricated. The degree of shrinkage of blood vessel mimic material and vascular tissue according to ultrasonic irradiation was evaluated using B-mode image. As the results of this study, it was thought that the proposed phantom could be used effectively in the evaluation of ultrasonic varicose veins treatment. In addition, it is thought that these phantoms could be applied to the development of varicose vein treatment device using the focused ultrasound and the verification of the therapeutic effect.

목차
ABSTRACT
 Ⅰ. INTRODUCTION
 Ⅱ. MATERIAL AND METHODS
  1. 조직 등가 하지정맥류 팬텀 제작
  2. 팬텀의 수축률 평가
 Ⅲ. RESULT
  1. 조직 등가 팬텀의 음향 특성 평가
  2. 팬텀의 수축률 평가
 Ⅳ. DISCUSSION & CONCLUSION
 Reference
 요 약
저자
  • Ju-Young Kim(School of Biomedical Engineering, Inje University) | 김주영
  • Tae-Woong Jung(School of Biomedical Engineering, Inje University) | 정태웅
  • Kyoung-Won Shin(School of Biomedical Engineering, Inje University) | 신경원
  • Heung-Ho Choi(School of Biomedical Engineering, Inje University) | 최흥호 Corresponding Author
  • Si-Cheol Noh(Department of Radiological Science, International University of Korea) | 노시철
