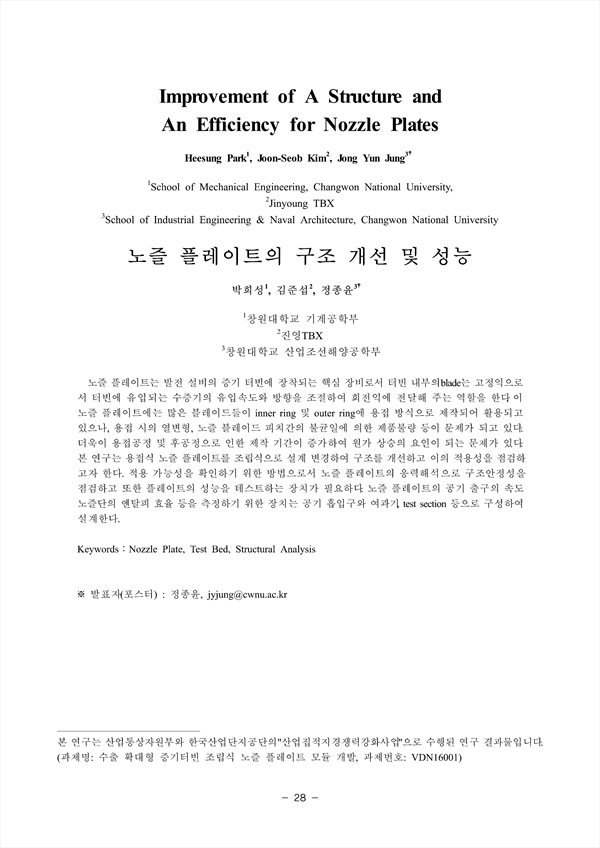

노즐 플레이트는 발전 설비의 증기 터빈에 장착되는 핵심 장비로서 터빈 내부의 blade는 고정익으로 서 터빈에 유입되는 수증기의 유입속도와 방향을 조절하여 회전익에 전달해 주는 역할을 한다. 이 노즐 플레이트에는 많은 블레이드들이 inner ring 및 outer ring에 용접 방식으로 제작되어 활용되고 있으나, 용접시의 열변형, 노즐 블레이드 피치간의 불균일에 의한 제품불량 등이 문제가 되고 있다. 더욱이 용접공정 및 후공정으로 인한 제작 기간이 증가하여 원가 상승의 요인이 되는 문제가 있다. 본 연구는 용접식 노즐 플레이트를 조립식으로 설계 변경하여 구조를 개선하고 이의 적용성을 점검하고자 한다. 적용 가능성을 확인하기 위한 방법으로서 노즐 플레이트의 응력해석으로 구조안정성을 점검하고 또한 플레이트의 성능을 테스트하는 장치가 필요하다. 노즐 플레이트의 공기 출구의 속도 노즐단의 엔탈피 효율 등을 측정하기 위한 장치는 공기 흡입구와 여과기, test section 등으로 구성하여 설계한다.

• 정종윤(창원대학교 산업조선해양공학부, School of Industrial Engineering & Naval Architecture, Changwon National University) | Jong Yun Jung
• 김준섭(진영TBX, Jinyoung TBX) | Joon-Seob Kim
• 박희성(창원대학교 기계공학부, School of Mechanical Engineering, Changwon National University) | Heesung Park
