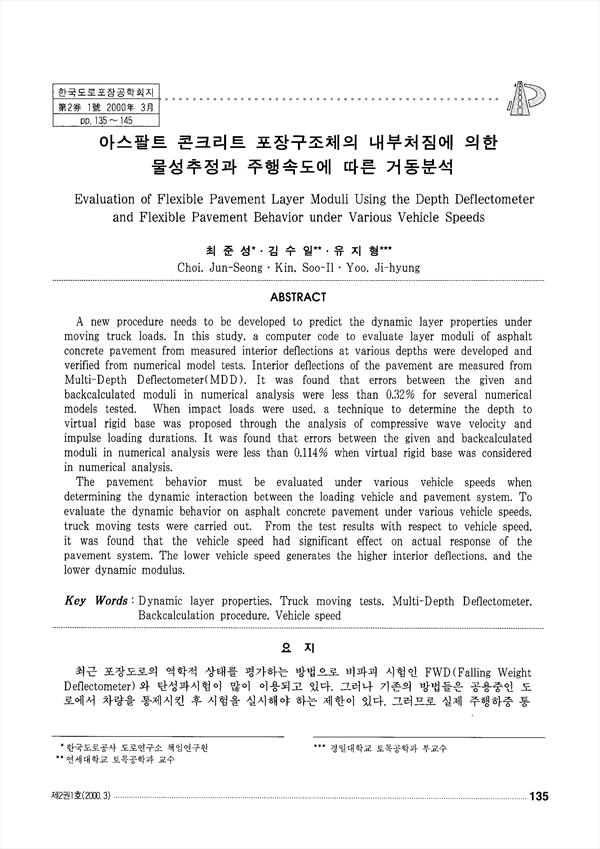

아스팔트 콘크리트 포장구조체의 내부처짐에 의한 물성추정과 주행속도에 따른 거동분석 KCI 등재

Evaluation of Flexible Pavement Layer Moduli Using the Depth Deflectometer and Flexible Pavement Behavior under Various Vehicle Speeds

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/425859
구독 기관 인증 시 무료 이용이 가능합니다. 4,200원
한국도로학회논문집 (International journal of highway engineering)
한국도로학회 (Korean Society of Road Engineers)
초록

최근 포장도로의 역학적 상태를 평가하는 방법으로 비파괴 시험인 FWD(Falling Weight Deflectometer)와 탄성파시험이 많이 이용되고 있다. 그러나 기존의 방법들은 공용중인 도로에서 차량을 통제시킨 후 시험을 실시해야 하는 제한이 있다. 그러므로 실제 주행하중 통과시 아스팔트 콘크리트 포장구조체의 물성을 추정하여 잔존수명 예측 및 이동하중에 대한 포장체 거동을 분석하는 경우에는 FWD와 같이 표면처짐으로부터 아스팔트 콘크리트 포장구조체 각 층의 물성을 추정하는 방법의 사용이 곤란하다. 이런 경우에 MDD (Multi-Depth Deflectometer)를 통해 얻어진 깊이별 처짐을 사용하여 아스팔트 콘크리트 포장구조체 각 층의 물성을 역산 추정하고자 본 연구에서는 다층 탄성이론의 반복적인 역산과 충격하중의 영향을 고려하여 깊이별 처짐으로부터 아스팔트 콘크리트 포장구조체 각층의 물성을 추정할 수 있는 역산반복기법을 개발한 후 이를 수치검증하였다. 수치모델을 통하여 검증한 결과, 역산추정된 탄성계수와 실제탄성계수 사이의 오차는 최대 0.114%로 신뢰성 있는 결과를 얻었다. 또한 본 연구에서는 주행하중의 속도에 따른 아스팔트 콘크리트 포장구조체의 동적특성을 파악하여 실제적인 포장구조체의 거동을 분석하고자 수도권 외곽 순환고속도로 김포구간에서 실제 트럭주행을 통한 현장시험을 실시하였다. 주행하중에 대한 아스팔트 콘크리트 포장구조체의 거동을 깊이별 처짐 측정장비인 MDD를 이용하여 깊이별 상대처짐을 측정하고, 주행속도에 따라 포장구조체의 거동을 해석하여 차량의 속도와 포장체 거동을 역학적으로 분석하였고, 주행속도별 층별 동적물성을 개발된 역해석 프로그램으로부터 산정하였다. 주행속도별 동적특성 분석결과, 차량의 주행속도가 증가할수록 깊이별 상대처짐은 감소하였고, 실측된 깊이별 처짐으로부터 포장구조체의 층별 물성을 역해석한 결과 속도가 증가할수록 탄성계수가 증가하였다. 따라서 주행속도가 줄어들수록 포장체의 구조적 능력 저하에 크게 영향을 주는 것을 알 수 있었다.

A new procedure needs to be developed to predict the dynamic layer properties under moving truck loads. In this study, a computer code to evaluate layer moduli of asphalt concrete pavement from measured interior deflections at various depths were developed and verified from numerical model tests. Interior deflections of the pavement are measured from Multi-Depth Deflectometer(MDD). It was found that errors between the given and backcalculated moduli in numerical analysis were less than 0.32% for several numerical models tested. When impact loads were used, a technique to determine the depth to virtual rigid base was proposed through the analysis of compressive wave velocity and impulse loading durations. It was found that errors between the given and backcalculated moduli in numerical analysis were less than 0.114% when virtual rigid base was considered in numerical analysis. The pavement behavior must be evaluated under various vehicle speeds when determining the dynamic interaction between the loading vehicle and pavement system. To evaluate the dynamic behavior on asphalt concrete pavement under various vehicle speeds, truck moving tests were carried out. From the test results with respect to vehicle speed, it was found that the vehicle speed had significant effect on actual response of the pavement system. The lower vehicle speed generates the higher interior deflections, and the lower dynamic modulus.

저자
  • 최준성(한국도로공사 도로연구소) | Choi Jun-Seong
  • 김수일(연세대학교 토목공학과) | Kin Soo-Il
  • 유지형(경일대학교 토목공학과) | Yoo Ji-hyung
