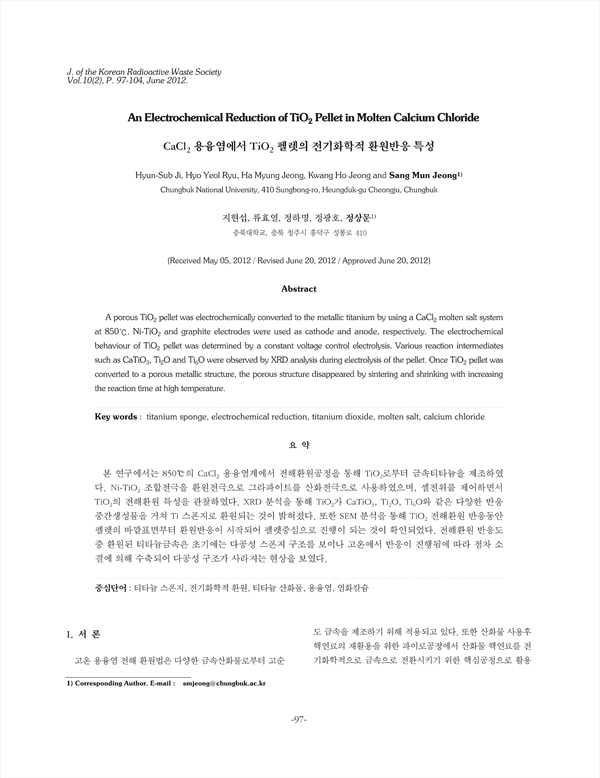

본 연구에서는 850℃의 CaCl2 용융염계에서 전해환원공정을 통해 TiO2로부터 금속티타늄을 제조하였 다. Ni-TiO2 조합전극을 환원전극으로 그라파이트를 산화전극으로 사용하였으며, 셀전위를 제어하면서 TiO2의 전해환원 특성을 관찰하였다. XRD 분석을 통해 TiO2가 CaTiO3, Ti2O, Ti6O와 같은 다양한 반응 중간생성물을 거쳐 Ti 스폰지로 환원되는 것이 밝혀졌다. 또한 SEM 분석을 통해 TiO2 전해환원 반응동안 펠렛의 바깥표면부터 환원반응이 시작되어 펠렛중심으로 진행이 되는 것이 확인되었다. 전해환원 반응도 중 환원된 티타늄금속은 초기에는 다공성 스폰지 구조를 보이나 고온에서 반응이 진행됨에 따라 점차 소 결에 의해 수축되어 다공성 구조가 사라지는 현상을 보였다.

A porous TiO2 pellet was electrochemically converted to the metallic titanium by using a CaCl2 molten salt system at 850 . Ni-TiO2 and graphite electrodes were used as cathode and anode, respectively. The electrochemical behaviour of TiO2 pellet was determined by a constant voltage control electrolysis. Various reaction intermediates such as CaTiO3, Ti2O and Ti6O were observed by XRD analysis during electrolysis of the pellet. Once TiO2 pellet was converted to a porous metallic structure, the porous structure disappeared by sintering and shrinking with increasing the reaction time at high temperature.

Abstract   요약   I. 서론   II. 실험방법    가. 시약    나. 실험 장치    다. 실험 방법   Ⅲ. 결과 및 고찰    가. 일정전압 조건에서 TiO2의 전해환원 거동    나. 반응 중간생성물(Reaction intermediate) 분석    다. SEM 형상 분석   Ⅳ. 결론   References

• 지현섭(충북대학교) | Hyun-Sub Ji
• 류효열(충북대학교) | Hyo Yeol Ryu
• 정하명(충북대학교) | Ha Myung Jeong
• 정광호(충북대학교) | Kwang Ho Jeong
• 정상문(충북대학교) | Sang Mun Jeong Corresponding Author
