논문 상세보기
pp.1-9

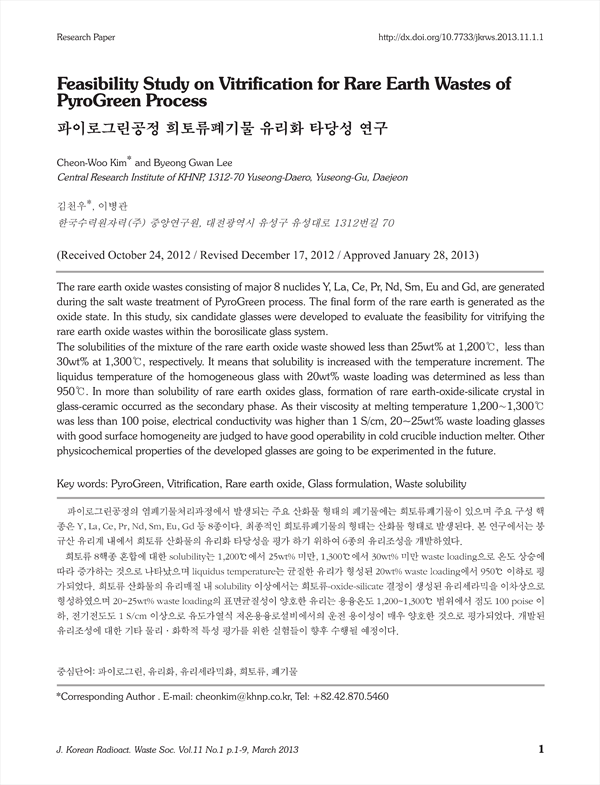

파이로그린공정의 염폐기물처리과정에서 발생되는 주요 산화물 형태의 폐기물에는 희토류폐기물이 있으며 주요 구성 핵종은 Y, La, Ce, Pr, Nd, Sm, Eu, Gd 등 8종이다. 최종적인 희토류폐기물의 형태는 산화물 형태로 발생된다. 본 연구에서는 붕규산 유리계 내에서 희토류 산화물의 유리화 타당성을 평가 하기 위하여 6종의 유리조성을 개발하였다. 희토류 8핵종 혼합에 대한 solubility는 1,200℃에서 25wt% 미만, 1,300℃에서 30wt% 미만 waste loading으로 온도 상승에 따라 증가하는 것으로 나타났으며 liquidus temperature는 균질한 유리가 형성된 20wt% waste loading에서 950℃ 이하로 평가되었다. 희토류 산화물의 유리매질 내 solubility 이상에서는 희토류-oxide-silicate 결정이 생성된 유리세라믹을 이차상으로 형성하였으며 20~25wt% waste loading의 표면균질성이 양호한 유리는 용융온도 1,200~1,300℃ 범위에서 점도 100 poise 이하, 전기전도도 1 S/cm 이상으로 유도가열식 저온용융로설비에서의 운전 용이성이 매우 양호한 것으로 평가되었다. 개발된 유리조성에 대한 기타 물리·화학적 특성 평가를 위한 실험들이 향후 수행될 예정이다.
The rare earth oxide wastes consisting of major 8 nuclides Y, La, Ce, Pr, Nd, Sm, Eu and Gd, are generated during the salt waste treatment of PyroGreen process. The final form of the rare earth is generated as the oxide state. In this study, six candidate glasses were developed to evaluate the feasibility for vitrifying the rare earth oxide wastes within the borosilicate glass system. The solubilities of the mixture of the rare earth oxide waste showed less than 25wt% at 1,200℃, less than 30wt% at 1,300℃, respectively. It means that solubility is increased with the temperature increment. The liquidus temperature of the homogeneous glass with 20wt% waste loading was determined as less than 950℃. In more than solubility of rare earth oxides glass, formation of rare earth-oxide-silicate crystal in glass-ceramic occurred as the secondary phase. As their viscosity at melting temperature 1,200~1,300℃ was less than 100 poise, electrical conductivity was higher than 1 S/cm, 20~25wt% waste loading glasses with good surface homogeneity are judged to have good operability in cold crucible induction melter. Other physicochemical properties of the developed glasses are going to be experimented in the future.
