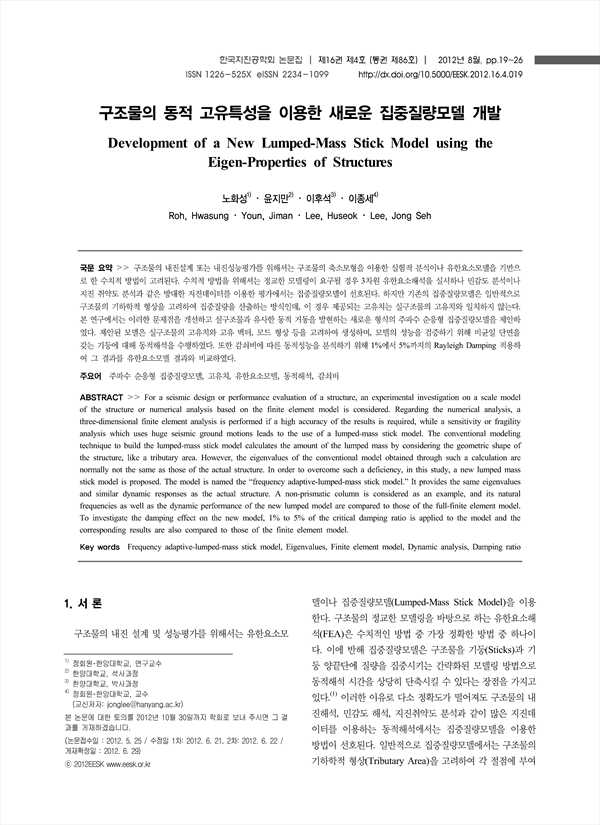

구조물의 내진설계 또는 내진성능평가를 위해서는 구조물의 축소모형을 이용한 실험적 분석이나 유한요소모델을 기반으로 한 수치적 방법이 고려된다. 수치적 방법을 위해서는 정교한 모델링이 요구될 경우 3차원 유한요소해석을 실시하나 민감도 분석이나지진 취약도 분석과 같은 방대한 지진데이터를 이용한 평가에서는 집중질량모델이 선호된다. 하지만 기존의 집중질량모델은 일반적으로구조물의 기하학적 형상을 고려하여 집중질량을 산출하는 방식인데, 이 경우 제공되는 고유치는 실구조물의 고유치와 일치하지 않는다.본 연구에서는 이러한 문제점을 개선하고 실구조물과 유사한 동적 거동을 발현하는 새로운 형식의 주파수 순응형 집중질량모델을 제안하였다. 제안된 모델은 실구조물의 고유치와 고유 벡터, 모드 형상 등을 고려하여 생성하며, 모델의 성능을 검증하기 위해 비균일 단면을갖는 기둥에 대해 동적해석을 수행하였다. 또한 감쇠비에 따른 동적성능을 분석하기 위해 1%에서 5%까지의 Rayleigh Damping 적용하여 그 결과를 유한요소모델 결과와 비교하였다.
For a seismic design or performance evaluation of a structure, an experimental investigation on a scale model of the structure or numerical analysis based on the finite element model is considered. Regarding the numerical analysis, a three-dimensional finite element analysis is performed if a high accuracy of the results is required, while a sensitivity or fragility analysis which uses huge seismic ground motions leads to the use of a lumped-mass stick model. The conventional modeling technique to build the lumped-mass stick model calculates the amount of the lumped mass by considering the geometric shape of the structure, like a tributary area. However, the eigenvalues of the conventional model obtained through such a calculation are normally not the same as those of the actual structure. In order to overcome such a deficiency, in this study, a new lumped mass stick model is proposed. The model is named the “frequency adaptive-lumped-mass stick model.” It provides the same eigenvalues and similar dynamic responses as the actual structure. A non-prismatic column is considered as an example, and its natural frequencies as well as the dynamic performance of the new lumped model are compared to those of the full-finite element model. To investigate the damping effect on the new model, 1% to 5% of the critical damping ratio is applied to the model and the corresponding results are also compared to those of the finite element model.
