pp.27-31

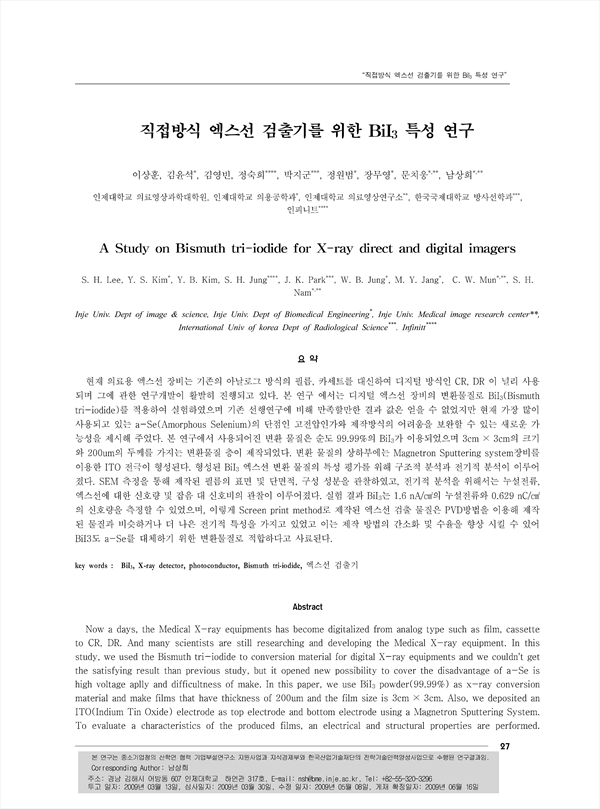

현재 의료용 엑스선 장비는 기존의 아날로그 방식의 필름, 카세트를 대신하여 디지털 방식인 CR, DR 이 널리 사용 되며 그에 관한 연구개발이 활발히 진행되고 있다. 본 연구 에서는 디지털 엑스선 장비의 변환물질로 BiI3(Bismuth tri-iodide)를 적용하여 실험하였으며 기존 선행연구에 비해 만족할만한 결과 값은 얻을 수 없었지만 현재 가장 많이 사용되고 있는 a-Se(Amorphous Selenium)의 단점인 고전압인가와 제작방식의 어려움을 보완할 수 있는 새로운 가 능성을 제시해 주었다. 본 연구에서 사용되어진 변환 물질은 순도 99.99%의 BiI3가 이용되었으며 3cm × 3cm의 크기 와 200um의 두께를 가지는 변환물질 층이 제작되었다. 변환 물질의 상하부에는 Magnetron Sputtering system장비를 이용한 ITO 전극이 형성된다. 형성된 BiI3 엑스선 변환 물질의 특성 평가를 위해 구조적 분석과 전기적 분석이 이루어 졌다. SEM 측정을 통해 제작된 필름의 표면 및 단면적, 구성 성분을 관찰하였고, 전기적 분석을 위해서는 누설전류, 엑스선에 대한 신호량 및 잡음 대 신호비의 관찰이 이루어졌다. 실험 결과 BiI3는 1.6 nA/㎠의 누설전류와 0.629 nC/㎠ 의 신호량을 측정할 수 있었으며, 이렇게 Screen print method로 제작된 엑스선 검출 물질은 PVD방법을 이용해 제작 된 물질과 비슷하거나 더 나은 전기적 특성을 가지고 있었고 이는 제작 방법의 간소화 및 수율을 향상 시킬 수 있어 BiI3도 a-Se를 대체하기 위한 변환물질로 적합하다고 사료된다.
Now a days, the Medical X-ray equipments has become digitalized from analog type such as film, cassette to CR, DR. And many scientists are still researching and developing the Medical X-ray equipment. In this study, we used the Bismuth tri-iodide to conversion material for digital X-ray equipments and we couldn't get the satisfying result than previous study, but it opened new possibility to cover the disadvantage of a-Se is high voltage aplly and difficultness of make. In this paper, we use BiI3 powder(99.99%) as x-ray conversion material and make films that have thickness of 200um and the film size is 3cm × 3cm. Also, we deposited an ITO(Indium Tin Oxide) electrode as top electrode and bottom electrode using a Magnetron Sputtering System. To evaluate a characteristics of the produced films, an electrical and structural properties are performed. Through a SEM analysis, we confirmed a surface and component part. And to analyze the electrical properties, darkcurrent, sensitivity and SNR(Signal to Noise Ratio) are measured. Darkcurrent is 1.6 nA/cm2 and sensitivity is 0.629 nC/cm2 and this study shows that the electrical properties of x-ray conversion material that made by screen printing method are similar to PVD method or better than that. This results suggest that BiI3 is suitable for a replacement of a-Se because of the reduced manufacture processing and improved yield.
