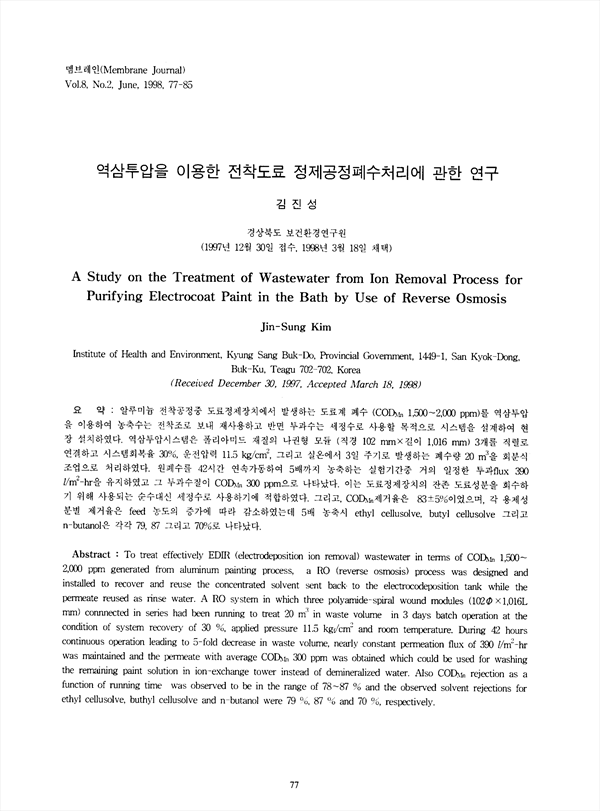

알루미늄 전착공정중 도료정제장치에서 발생하는 도료계 폐수(CODMn 1,500~2,000 ppm)를 역삼투압을 이용하여 농축수는 전착조로 보내 재사용하고 반면 투과수는 세정수로 사용할 목적으로 시스템을 설계하여 현장 설치하였다. 역삼투압시스템은 폴리아미드 재질의 나권형 모듈(직경 102 mmtimes 길이 1,016 mm)3개를 직렬로 연결하고 시스템회복율 30%, 운전압력 11.5 kg/cm2, 그리고 실온에서 3일 주기로 발생하는 폐수량 20 m3을 회분식조업으로 처리하였다. 원폐수를 42시간 연속가동하여 5배까지 농축하는 실험기간중 거의 일정한 투과 flux 390 l/m2-hr을 유지하였고 그 투과수질이 CODMn 300 ppm으로 나타났다. 이는 도료정제장치의 잔존 도료성분을 회수하기 위해 사용되는 순수대신 세정수로 사용하기에 적합하였다. 그리고, CODMn 제거율은 83pm5%이었으며, 각 용제성 분별 제거율은 feed 농도의 증가에 따라 감소하였는데 5배 농축시 ethyl cellusolve, butyl cellusolve 그리고 n-butanol은 각각 79, 87 그리고 70%로 나타났다.

To treat effectively EDIR (electrodeposition ion removal) wastewater in terms of COMn 1,500~2,000 ppm generated from aluminum painting process, a RO (reverse osmosis) process was designed and installed to recover and reuse the concentrated solvent sent back to the electrocodeposition tank while the permeate reused as rinse water. A RO system in which three polyamide-spiral wound modules (102Phi times 1,016L mm) connnected in series had been running to treat 20 m3 in waste volume in 3 days batch operation at the condition of system recovery of 30 %, applied pressure 11.5 kgf/cm2 and room temperature. During 42 hours continuous operation leading to 5-fold decrease in waste volume, nearly constant permeation flux of 390 l/m2-hr was maintained and the permeate with average COMn, 300 ppm was obtained which could be used for washing the remaining paint solution in ion-exchange tower instead of demineralized water. Also CODMn rejection as a function of running time was observed to be in the range of 78~87 % and the observed solvent rejections for ethyl cellusolve, buthyl cellusolve and n-butanol were 79 %, 87 % and 70 %, respectively.

• 김진성(경상북도 보건환경연구원) | Jin-Sung Kim
