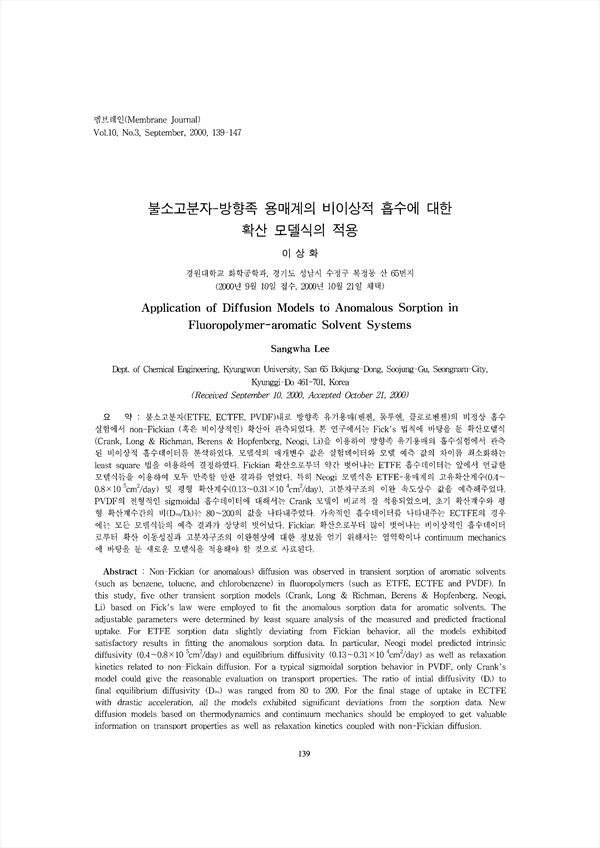

불소고분자(ETFE, ECTFE, PVDF)내로 방향족 유기용매(벤젠, 톨루엔, 클로로벤젠)의 비정상 흡수실험에서 non-Fickian (혹은 비이상적인) 확산이 관측되었다. 본 연구에서는 Fick's 법칙에 바탕을 둔 확산모델식(Crank, Long ＆ Richman, Berens ＆ Hopfenberg, Neogi, Li)을 이용하여 방향족 유기용매의 흡수실험에서 관측된 비이상적 흡수데이터론 분석하였다. 모델식의 매개변수 값은 실험데이터와 모델 예측 값의 차이를 최소화하는 least square 법을 이용하여 결정하였다. Fickian 확산으로부터 약간 벗어나는 ETFE 흡수데이터는 앞에서 언급한 모델식들을 이용하여 모두 만족할 만한 결과를 얻었다. 특히 Neogi 모델식은 ETFE-용매계의 고유확산계수(0.4~0.8times10-5cm2/day) 및 평형 확산계수(0.13~0.31times10-4cm2/day), 고분자구조의 이완 속도상수 값을 예측해주었다. PVDF의 전형적인 sigmoidal 흡수데이터에 대해서는 Crank 모델이 비교적 잘 적용되었으며, 초기 확산계수와 평형 확산계수간의 비(Dinfty/Di)는 80~200의 값을 나타내주었다. 가속적인 흡수데이터를 나타내주는 ECTFE의 경우에는 모든 모델식들의 예측 결과가 상당히 벗어났다. Fickian 확산으로부터 많이 벗어나는 비이상적인 흡수데이터로부터 확산 이동성질과 고분자구조의 이완현상에 대한 정보를 얻기 위해서는 열역학이나 continuum mechanics에 바탕을 둔 새로운 모델식을 적용해야 할 것으로 사료된다. 사료된다

• 이상화(경원대학교 화학공학과， 경기도 성남시 수정구 복정동 산 65번지) | Sangwha Lee
