논문 상세보기

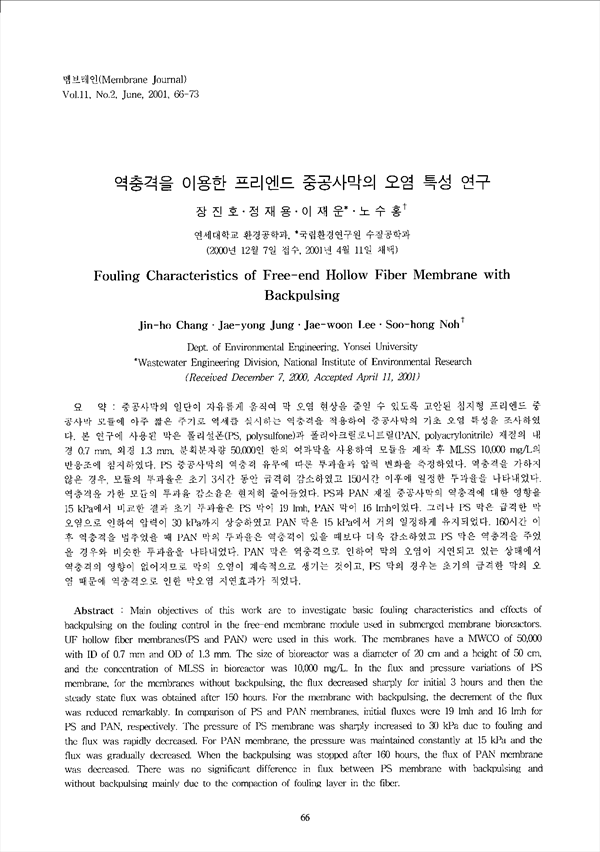

중공사막의 일단이 자유롭게 움직여 막 오염 현상을 줄일 수 있도록 고안된 침지형 프리엔드 중 공사막 모듈에 아주 짧은 주기로 역세를 실시하는 역충격을 적용하여 중공사막의 기초 오염 특성을 조사하였다. 본 연구에 사용된 막은 폴리설폰(PS, polysulfone)과 폴리아크릴로니트릴(PAN, polyacrylonitrile) 재질의 내경 0.7mm, 외경 1.3mm, 분획분자량 50,000인 한외 여과막을 사용하여 모듈을 제작 후 MLSS 10,000mg/L의 반응조를 침지하였다. PS 중공사막의 역충격 유무에 따른 투과율과 압력 변화를 측정하였다. 역충격을 가하지 않은 경우, 모듈의 투과율은 초기 3시간 동안 급격히 감소하였고 150시간 이후에 일정한 투과율을 나타내었다. 역충격을 가한 모듈의 투과율 감소율은 현저히 줄어들었다. PS과 PAN 재질 중공사막의 역충격에 대한 영향을 15kPa에서 비교한 결과 초기 투과율은 PS 막이 19lmh, PAN 막이 16lmh이었다. 그러나 PS 막은 급격한 막 오염으로 인하여 압력이 30kPa까지 상승하였고 PAN 막은 15kPa에서 거의 일정하게 유지되었다. 160시간 이후 역충격을 멈추었을 때 PAN 막의 투과율은 역충격이 있을 때보다 더욱 감소하였고 PS 막은 역충격을 주었을 경우와 비슷한 투과율을 나타내었다. PAN 막은 역충격으로 인하여 막의 오염이 지연되고 있는 상태에서 역충격의 영향이 없어지므로 막의 오염이 계속적으로 생기는 것이고, PS 막의 경우는 초기의 급격한 막의 오염 때문에 역충격으로 인한 막오염 지연효과가 적었다.
Ivlain objectives of this work arc to investigate basic fouling characteristics and emxts of backpulsing on the fouJing control in the free-end membrane module uo
