논문 상세보기

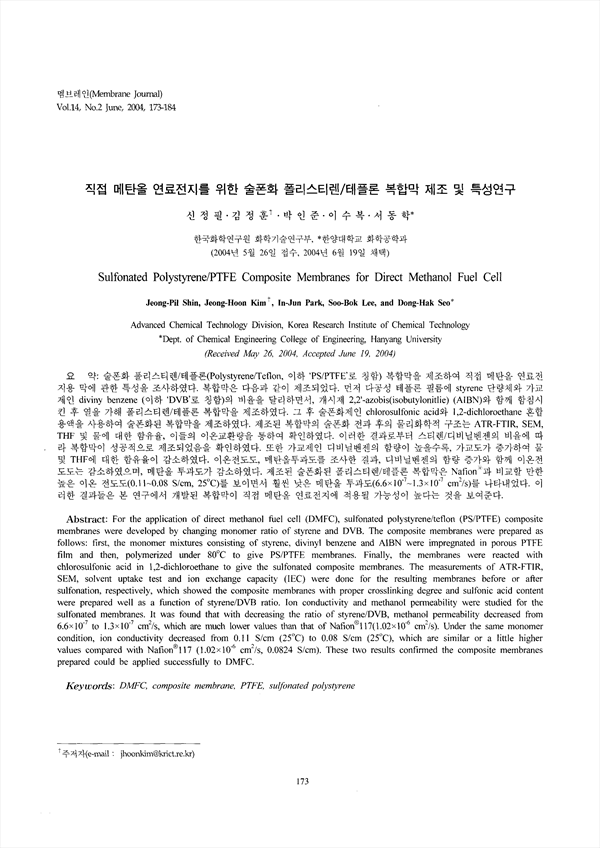

술폰화 폴리스티렌/테플론(Polystyrene/Teflon, 이하 'PS/PTFE'로 칭함) 복합막을 제조하여 직접 메탄을 연료전지용 막에 관한 특성을 조사하였다. 복합막은 다음과 같이 제조되었다. 먼저 다공성 테플론 필름에 styrene 단량체와 가교제인 diviny benzene (이하 'DVB'로 칭함)의 비율을 달리하면서, 개시제 2,2'-azobis(isobutylonitlie) (AIBN)와 함께 함침시킨 후 열을 가해 폴리스티렌/테플론 복합막을 제조하였다. 그 후 술폰화제인 chlorosulfonic acid와 1,2-dichloroethane혼합용액을 사용하여 술폰화된 복합막을 제조하였다. 제조된 복합막의 술폰화 전과 후의 물리화학적 구조는 ATR-FTIR, SEM, THF 및 물에 대한 함유율, 이들의 이온교환량을 통하여 확인하였다. 이러한 결과로부터 스티렌/디비닐벤젠의 비율에 따라 복합막이 성공적으로 제조되었음을 확인하였다. 또한 가교제인 디비닐벤젠의 함량이 높을수록, 가교도가 증가하여 물 및 THF에 대한 함유율이 감소하였다. 이온전도도, 메탄올투과도를 조사한 결과, 디비닐벤젠의 함량 증가와 함께 이온전도도는 감소하였으며, 메탄올 투과도가 감소하였다. 제조된 술폰화된 폴리스티렌/테플론 복합막은 Nafion(R) 과 비교할 만한 높은 이온 전도도(0.11∼0.08 S/cm, 25℃)를 보이면서 훨씬 낮은 메탄올 투과도(6.6×10-7∼1.3×10-7 cm2/s)를 나타내었다. 이러한 결과들은 본 연구에서 개발된 복합막이 직접 메탄올 연료전지에 적용될 가능성이 높다는 것을 보여준다.
For the application of direct methanol fuel cell (DMFC), sulfonated polystyrene/teflon (PS/PTFE) composite membranes were developed by changing monomer ratio of styrene and DVB. The composite membranes were prepared as follows: first, the monomer mixtures consisting of styrene, divinyl benzene and AIBN were impregnated in porous PTFE film and then, polymerized under 80℃ to give PS/PTFE membranes. Finally, the membranes were reacted with chlorosulfonic acid in 1,2-dichloroethane to give the sulfonated composite membranes. The measurements of ATR-FTIR, SEM, solvent uptake test and ion exchange capacity (IEC) were done for the resulting membranes before or after sulfonation, respectively, which showed the composite membranes with proper crosslinking degree and sulfonic acid content were prepared well as a function of styrene/DVB ratio. ion conductivity and methanol permeability were studied for the sulfonated membranes. It was found that with decreasing the ratio of styrene/DVB, methanol permeability decreased from 6.6×10-7∼1.3×10-7 cm2/s, which are much lower values than that of Nafion(R)117(1.02×10-6 cm2/s). Under the same monomer condition, ion conductivity decreased from 0.11 S/cm (25℃) to 0.08 S/cm (25℃), which are similar or a little higher values compared with Nafion(R)117 (1.02×10-6 cm2/s, 0.0824 S/cm). These two results confirmed the composite membranes prepared could be applied successfully to DMFC.C.
