논문 상세보기

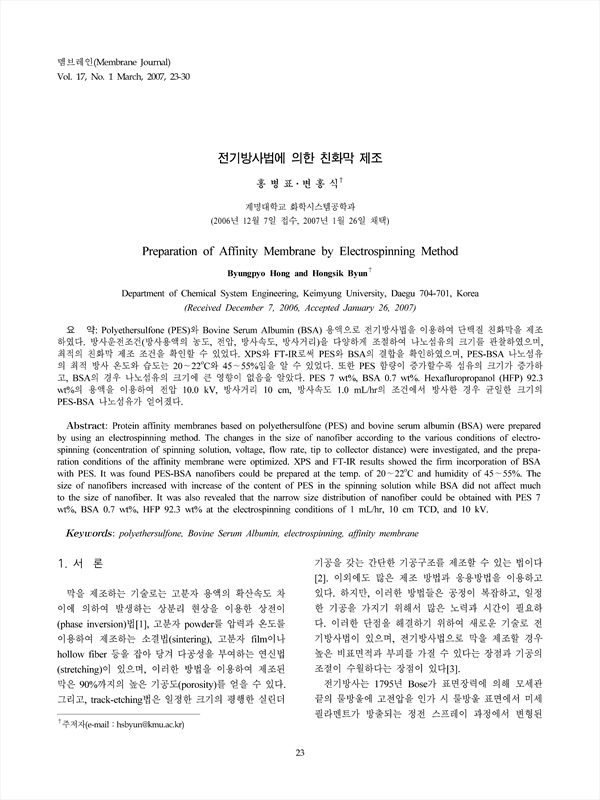

Polyethersulfone (PES)와 Bovine Serum Albumin (BSA) 용액으로 전기방사법을 이용하여 단백질 친화막을 제조하였다. 방사운전조건(방사용액의 농도, 전압, 방사속도, 방사거리)을 다양하게 조절하여 나노섬유의 크기를 관찰하였으며, 최적의 친화막 제조 조건을 확인할 수 있었다. XPS와 FT-IR로써 PES와 BSA의 결합을 확인하였으며, PES-BSA 나노섬유의 최적 방사 온도와 습도는 20~22℃와 45~55% 임을 알 수 있었다. 또한 PES 함량이 증가할수록 섬유의 크기가 증가하고, BSA의 경우 나노섬유의 크기에 큰 영향이 없음을 알았다. PES 7 wt%, BSA 0.7 wt%. Hexafluropropanol (HFP) 92.3 wt%의 용액을 이용하여 전압 10.0 kV, 방사거리 10 cm, 방사속도 1.0 mL/hr의 조건에서 방사한 경우 균일한 크기의 PES-BSA 나노섬유가 얻어졌다.
Protein affinity membranes based on polyethersulfone (PES) and bovine serum albumin (BSA) were prepared by using an electrospinning method. The changes in the size of nanofiber according to the various conditions of electrospinning (concentration of spinning solution, voltage, flow rate, tip to collector distance) were investigated, and the preparation conditions of the affinity membrane were optimized. XPS and FT-IR results showed the firm incorporation of BSA with PES. It was found PES-BSA nanofibers could be prepared at the temp. of 20~22℃ and humidity of 45~55% . The size of nanofibers increased with increase of the content of PES in the spinning solution while BSA did not affect much to the size of nanofiber. It was also revealed that the narrow size distribution of nanofiber could be obtained with PES 7 wt%, BSA 0.7 wt%, HFP 92.3 wt% at the electrospinning conditions of 1 mL/hr, 10 cm TCD, and 10 kV.
