논문 상세보기

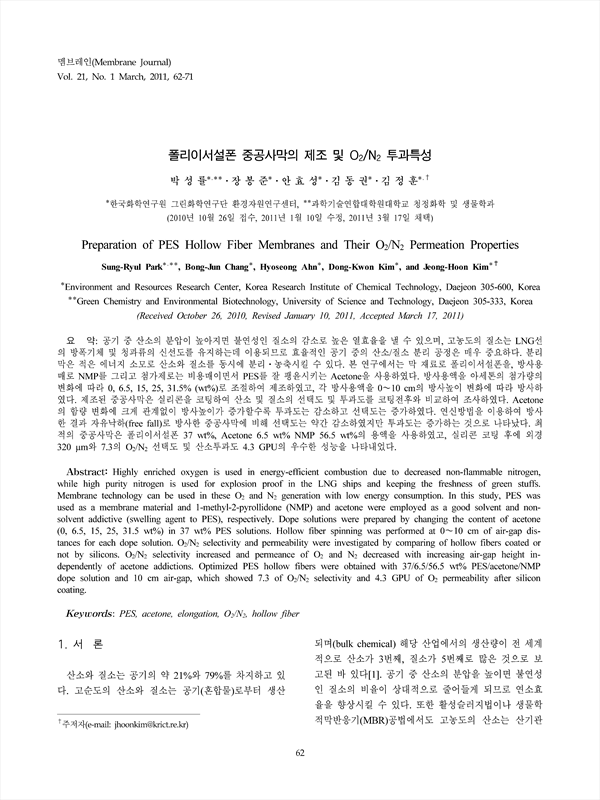

공기 중 산소의 분압이 높아지면 불연성인 질소의 감소로 높은 열효율을 낼 수 있으며, 고농도의 질소는 LNG선의 방폭기체 및 청과류의 신선도를 유지하는데 이용되므로 효율적인 공기 중의 산소/질소 분리 공정은 매우 중요하다. 분리막은 적은 에너지 소모로 산소와 질소를 동시에 분리 농축시킬 수 있다. 본 연구에서는 막 재료로 폴리이서설폰을, 방사용매로 NMP를 그리고 첨가제로는 비용매이면서 PES를 잘 팽윤시키는 Acetone을 사용하였다. 방사용액을 아세톤의 첨가량의 변화에 따라 0, 6.5, 15, 25, 31.5% (wt%)로 조절하여 제조하였고, 각 방사용액을 0~10 cm의 방사높이 변화에 따라 방사하였다. 제조된 중공사막은 실리콘을 코팅하여 산소 및 질소의 선택도 및 투과도를 코팅전후와 비교하여 조사하였다. Acetone의 함량 변화에 크게 관계없이 방사높이가 증가할수록 투과도는 감소하고 선택도는 증가하였다. 연신방법을 이용하여 방사한 결과 자유낙하(free fall)로 방사한 중공사막에 비해 선택도는 약간 감소하였지만 투과도는 증가하는 것으로 나타났다. 최적의 중공사막은 폴리이서설폰 37 wt%, Acetone 6.5 wt% NMP 56.5 wt%의 용액을 사용하였고, 실리콘 코팅 후에 외경 320mum 7.3의 O2/N2 선택도 및 산소투과도 4.3 GPU의 우수한 성능을 나타내었다.
Highly enriched oxygen is used in energy-efficient combustion due to decreased non-flammable nitrogen, while high purity nitrogen is used for explosion proof in the LNG ships and keeping the freshness of green stuffs. Membrane technology can be used in these O2 and N2 generation with low energy consumption. In this study, PES was used as a membrane material and 1-methyl-2-pyrollidone (NMP) and acetone were employed as a good solvent and nonsolvent addictive (swelling agent to PES), respectively. Dope solutions were prepared by changing the content of acetone (0, 6.5, 15, 25, 31.5 wt%) in 37 wt% PES solutions. Hollow fiber spinning was performed at 0~10 cm of air-gap distances for each dope solution. O2/N2 selectivity and permeability were investigated by comparing of hollow fibers coated or not by silicons. O2/N2 selectivity increased and permeance of O2 and N2 decreased with increasing air-gap height independently of acetone addictions. Optimized PES hollow fibers were obtained with 37/6.5/56.5 wt% PES/acetone/NMP dope solution and 10 cm air-gap, which showed 7.3 of O2/N2 selectivity and 4.3 GPU of O2 permeability after silicon coating.
