논문 상세보기

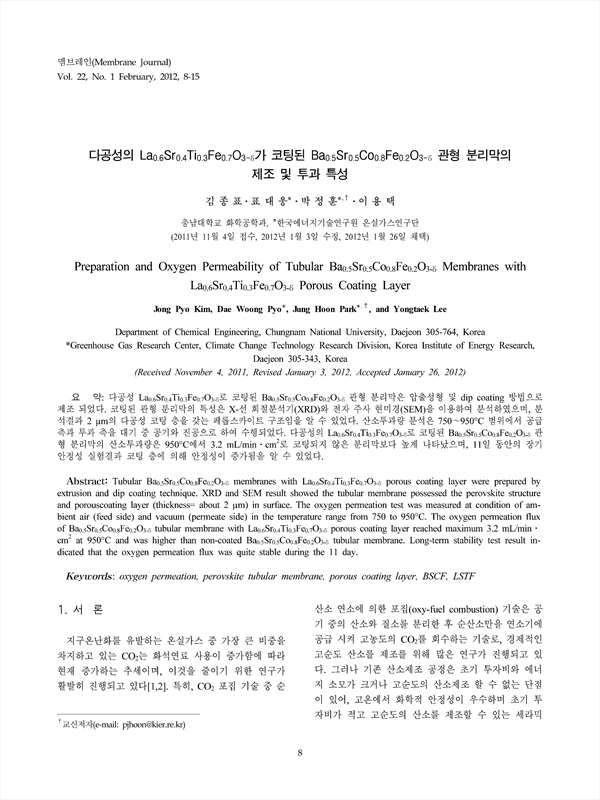

다공성의 La0.6Sr0.4Ti0.3Fe0.7O3-δ가 코팅된 Ba0.5Sr0.5Co0.8Fe0.2O3-δ 관형 분리막의 제조 및 투과 특성 KCI 등재
Preparation and Oxygen Permeability of Tubular Ba0.5Sr0.5Co0.8Fe0.2O3-δ Membranes with La0.6Sr0.4Ti0.3Fe0.7O3-δ Porous Coating Layer
다공성 La0.6Sr0.4Ti0.3Fe0.7O3-δ로 코팅된 Ba0.5Sr0.5Co0.8Fe0.2O3-δ 관형 분리막은 압출성형 및 dip coating 방법으로 제조 되었다. 코팅된 관형 분리막의 특성은 X-선 회절분석기(XRD)와 전자 주사 현미경(SEM)을 이용하여 분석하였으며, 분석결과 2mum의 다공성 코팅 층을 갖는 페롭스카이트 구조임을 알 수 있었다. 산소투과량 분석은 750~950℃ 범위에서 공급측과 투과 측을 대기 중 공기와 진공으로 하여 수행되었다. 다공성의 La0.6Sr0.4Ti0.3Fe0.7O3-δ로 코팅된 Ba0.5Sr0.5Co0.8Fe0.2O3-δ 관형 분리막의 산소투과량은 950℃에서 3.2mL/min·cm2로 코팅되지 않은 분리막보다 높게 나타났으며, 11일 동안의 장기 안정성 실험결과 코팅 층에 의해 안정성이 증가됨을 알 수 있었다.
Tubular Ba0.5Sr0.5Co0.8Fe0.2O3-δ membranes with La0.6Sr0.4Ti0.3Fe0.7O3-δ porous coating layer were prepared by extrusion and dip coating technique. XRD and SEM result showed the tubular membrane possessed the perovskite structure and porouscoating layer (thickness= about 2mum in surface. The oxygen permeation test was measured at condition of ambient air (feed side) and vacuum (permeate side) in the temperature range from 750 to 950℃. The oxygen permeation flux of Ba0.5Sr0.5Co0.8Fe0.2O3-δ tubular membrane with La0.6Sr0.4Ti0.3Fe0.7O3-δ porous coating layer reached maximum 3.2mL/min·cm2 at 950℃ and was higher than non-coated Ba0.5Sr0.5Co0.8Fe0.2O3-δ tubular membrane. Long-term stability test result indicated that the oxygen permeation flux was quite stable during the 11 day.
