논문 상세보기

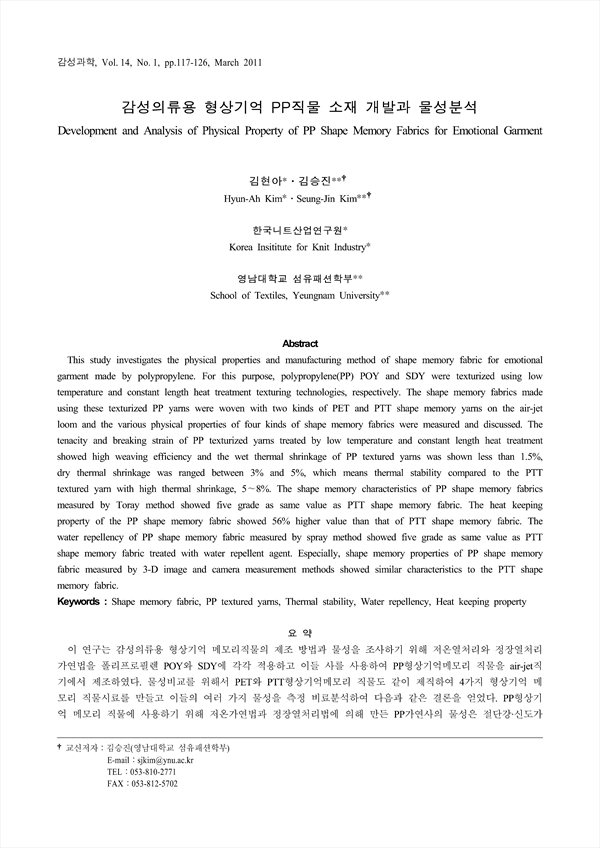

pp.117-126
이 연구는 감성의류용 형상기억 메모리직물의 제조 방법과 물성을 조사하기 위해 저온열처리와 정장열처리 가연법을 폴리프로필렌 POY와 SDY에 각각 적용하고 이들 사를 사용하여 PP형상기억메모리 직물을 air-jet직기에서 제조하였다. 물성비교를 위해서 PET와 PTT형상기억메모리 직물도 같이 제직하여 4가지 형상기억 메모리 직물시료를 만들고 이들의 여러 가지 물성을 측정 비료분석하여 다음과 같은 결론을 얻었다. PP형상기억 메모리 직물에 사용하기 위해 저온가연법과 정장열처리법에 의해 만든 PP가연사의 물성은 절단강 신도가제직성에 문제가 없는 값을 가졌으며 특히 열수축율이 습열은 1.5% 이하 건열은 3~5% 범위를 가짐으로써 PTT의 5~8%의 높은 열수축율에 비해 열적 안정성을 가졌다. PP형상기억 메모리 소재의 변형된 형태를 유지하는 소성적 성능 특성 평가법인 Toray 방추성 평가는 PP소재가 PTT와 같은 5급을 나타냄으로써 우수한 변형 유지특성을 보였다. 또한 PP형상기억 메모리소재의 보온성은 PTT소재보다 약 56% 향상된 결과를 보였으며 스프레이법에 의한 발수성은 PTT소재에 발수처리한 소재와 동일하게 5급의 우수한 발수성을 보였다. 그리고 PP형상기억 메모리소재의 형상기억 특성을 평가 할 목적으로 3D 이미지 방법과 카메라 측정결과 PTT소재와 비슷한 형상기억 특성을 보임을 확인 할 수 있었다.
This study investigates the physical properties and manufacturing method of shape memory fabric for emotional garment made by polypropylene. For this purpose, polypropylene(PP) POY and SDY were texturized using low temperature and constant length heat treatment texturing technologies, respectively. The shape memory fabrics made using these texturized PP yarns were woven with two kinds of PET and PTT shape memory yarns on the air-jet loom and the various physical properties of four kinds of shape memory fabrics were measured and discussed. The tenacity and breaking strain of PP texturized yarns treated by low temperature and constant length heat treatment showed high weaving efficiency and the wet thermal shrinkage of PP textured yarns was shown less than 1.5%, dry thermal shrinkage was ranged between 3% and 5%, which means thermal stability compared to the PTT textured yarn with high thermal shrinkage, 5~8%. The shape memory characteristics of PP shape memory fabrics measured by Toray method showed five grade as same value as PTT shape memory fabric. The heat keeping property of the PP shape memory fabric showed 56% higher value than that of PTT shape memory fabric. The water repellency of PP shape memory fabric measured by spray method showed five grade as same value as PTT shape memory fabric treated with water repellent agent. Especially, shape memory properties of PP shape memory fabric measured by 3-D image and camera measurement methods showed similar characteristics to the PTT shape memory fabric.
