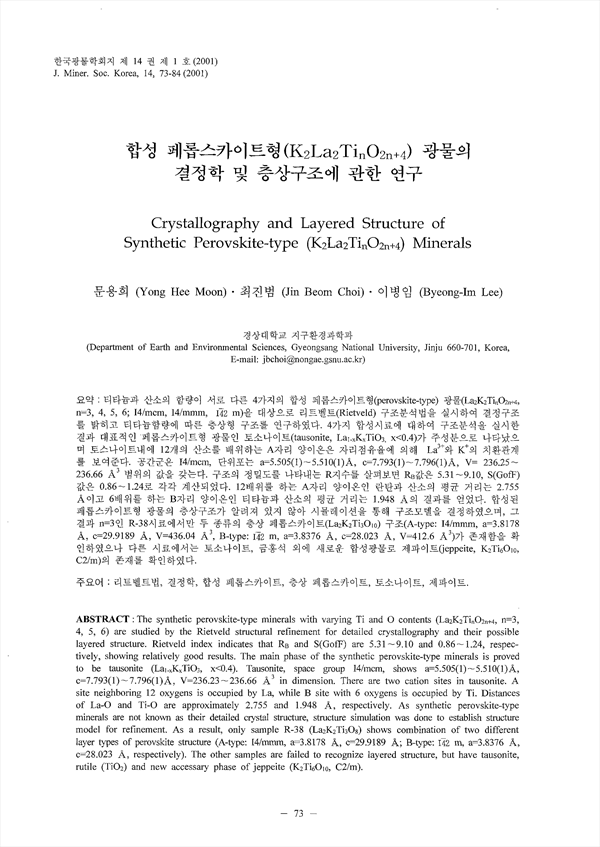

티타늄과 산소의 함량이 서로 다른 4가지의 합성 페롭스카이트형(perovskite-type) 광물((K2La2Tin/O2n+4, n=3, 4, 5, 6; 14/mcm, 14/mmm, I42 m)을 대상으로 리트벨트(Rietveld)구조분석법을 실시하여 결정구조를 밝히고 티타늄함량에 따른 층상형 구조를 연구하였다. 4가지 합성시료에 대하여 구조분석을 실시한결과 대표적인 페롭스카이트형 광물인 토소나이트(taustonite, La1-x //Kx /TiO3, x〈0.4)가 주성분으로 나타났으며 토스나이트내에 12개의 산소를 배위하는 A자리 양이온은 자리점유율에 의해 La3+ 와 K+ /의 치환관계를 보여준다 공간군은 14/mcm, 단위포는 a=5.505(1)~5.510(1)a, c=7.793(1)~7.796(1)a V=236.25~236.66 a3 범위의 값을 갖는다. 구조의 정밀도를 나타내는 R지수를 살펴보면 RB 값은 5.31~9.10 S(GofF)값은 0.86~1.24로 각각 계산되었다. 12배위를 하는 A자리 양이온인 란탄과 산소의 평균거리는 2.755a이고 6배위를 하는 B자리 양이온인 티타늄과 산소의 평균거리는 1.948 a의 결과를 얻었다. 합성된페롭스카이트형 광물의 층상구조가 알려져 있지 않아 시뮬레이션을 통해 구조모델을 결정하였으며 그결과 n=3인 R-38시료에서만 두 종류의 층상 페롭스카이트(La2K2Ti3O10 ) 구조 (A-type: 14/mmm, a=3.8178 a, c=29.9189 a, V=436.04 a3, B-type: 142 m, a =3.8376 a, c=28.023 a, V=412.6 a3)가 존재함을 확인하였으나 다른 시료에서는 토소나이트, 금홍석 외에 새로운 합성광물로 제파이트의 존재를 확인하였다.

• 문용희
• 최진범
• 이병임
