논문 상세보기
pp.125-133

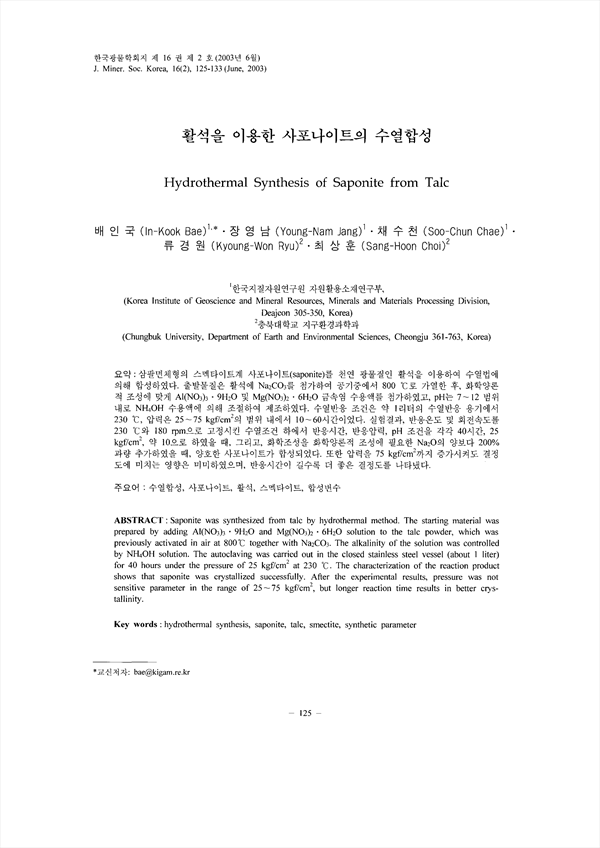

삼팔면체형의 스멕타이트계 사포나이트(saponite)를 천연 광물질인 활석을 이용하여 수열법에 의해 합성하였다. 출발물질은 활석에 Na2CO3를 첨가하여 공기중에서 800℃로 가열한 후, 화학양론적 조성에 맞게 Al(NO3)3.9H2O 및 Mg(NO3)2. 6H2O 금속염 수용액를 첨가하였고, pH는 7∼12 범위내로 NH4OH 수용액에 의해 조절하여 제조하였다. 수열반응 조건은 약 1리터의 수열반응 용기에서 230℃, 압력은 25∼75 kgf/ cm2의 범위 내에서 10∼60시간이었다. 실험결과, 반응온도 및 회전속도를 230 ℃와 180 rpm으로 고정시킨 수열조건 하에서 반응시간, 반응압력, pH 조건을 각각 40시간, 25kgf/ cm2, 약 10으로 하였을 때, 그리고, 화학조성을 화학양론적 조성에 필요한 Na2O의 양보다 200% 과량 추가하였을 때, 양호한 사포나이트가 합성되었다. 또한 압력을 75 kgf/ cm2까지 증가시켜도 결정도에 미치는 영향은 미미하였으며, 반응시간이 길수록 더 좋은 결정도를 나타냈다.
Saponite was synthesized from talc by hydrothermal method. The starting material was prepared by adding (NO3)Al3.9H2O and Mg(NO3)2.6H2O solution to the talc powder. which was previously activated in air at 800 ℃ together with Na2CO3. The alkalinity of the solution was controlled by NH4OH solution. The autoclaving was carried out in the closed stainless steel vessel (about 1 liter) for 40 hours under the pressure of 25 kgf/ cm2 at 230℃ The characterization of the reaction product shows that saponite was crystallized successfully. After the experimental results, pressure was not sensitive parameter in the range of 25 ∼ 75 kgf/ cm2, but longer reaction time results in better crystallinity.
