논문 상세보기
pp.289-299
알바이트 분말시료, 박편시료, TEM 시편용 시료를 이용하여 광학현미경 상에서 등온가열 실험을 수행하였다. 시료의 방향성은 광학현미경 및 XRD를 통하여 점검하였으며 TEM의 전자회절도형을 통해 확인하였다. 분말시료의 경우 1030℃-12 hr에서, TEM 시편용 시료는 1060℃-6 hr에서 부분 용융이 일어나며 이 이상의 온도에서는 용융으로 인한 시편두께 증가 및 비정질상으로의 변화로 인하여 알바이트 미세구조의 TEM 영상 획득이 어려웠다. 광학현미경과 TEM의 연계를 통한 알바이트 등온가열 실험 결과 알바이트 tweed 미세구조의 TEM 영상을 얻을 수 있는 최적 조건은 대기압 하에서는 1050℃-12 hr로 파악되었다. 전자현미경 내 직접가열(in situ TEM heating) 실험의 경우 상기한 실험조건에 비해 고진공 상태임을 고려하면 1050℃보다 다소 높은 온도에서 알바이트 tweed 미세구조를 직접 관찰할 수 있을 것으로 사료된다

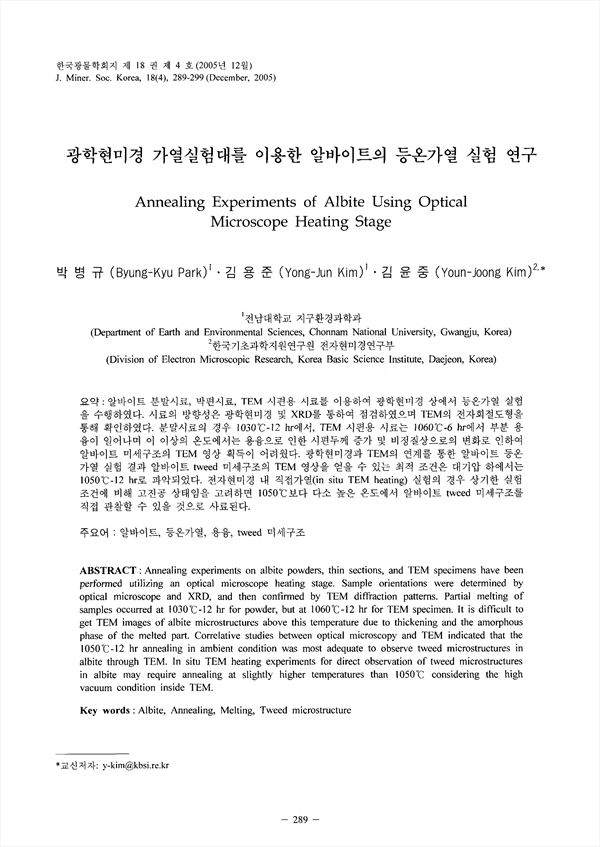

Annealing experiments on albite powders, thin sections, and TEM specimens have been performed utilizing an optical microscope heating stage. Sample orientations were determined by optical microscope and XRD, and then confirmed by TEM diffraction patterns. Partial melting of samples occurred at 1030℃-l2 hr for powder, but at 1060℃-12 hr for TEM specimen. It is difficult to get TEM images of albite microstructures above this temperature due to thickening and the amorphous phase of the melted part. Correlative studies between optical microscopy and TEM indicated that the 1050℃-12 hr annealing in ambient condition was most adequate to observe tweed microstructures in albite through TEM. In situ TEM heating experiments for direct observation of tweed microstructures in albite may require annealing at slightly higher temperatures than 1050℃ considering the high vacuum condition inside TEM.
