논문 상세보기
pp.1-5

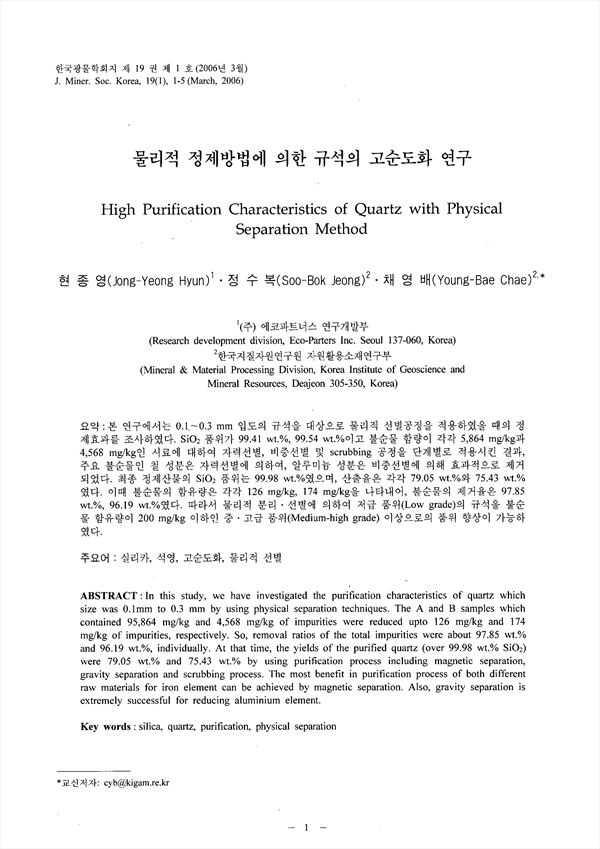

본 연구에서는 0.1~0.3mm 입도의 규석을 대상으로 물리적 선별공정을 적용하였을 때의 정제효과를 조사하였다. SiO2 품위가 99.41 wt.%, 99.54 wt.%이고 불순물 함량이 각각 5,864 mg/kg과 4,568 mg/kg인 시료에 대하여 자력선별, 비중선별 및 scrubbing 공정을 단계별로 적용시킨 결과, 주요 불순물인 철 성분은 자력선별에 의하여, 알루미늄 성분은 비중선별에 의해 효과적으로 제거되었다. 최종 정제산물의 SiO2 품위는 99.98 wt.%였으며, 산출율은 각각 79.05 wt.%와 75.43 wt.%였다. 이때 불순물의 함유량은 각각 126 mg/kg, 174 mg/kg을 나타내어, 불순물의 제거율은 97.85wt.%, 96.19 wt.%였다. 따라서 물리적 분리 선별에 의하여 저급 품위(Low grade)의 규석을 불순물 함유량이 200 mg/kg 이하인 중 고급 품위(Medium-high grade) 이상으로의 품위 향상이 가능하였다.
In this study, we have investigated the purification characteristics of quartz which size was 0.1mm to 0.3 mm by using physical separation techniques. The A and B samples which contained 95,864 mg/kg and 4,568 mg/kg of impurities were reduced upto 126 mg/kg and 174 mg/kg of impurities, respectively. So, removal ratios of the total impurities were about 97.85 wt.% and 96.19 wt.%, individually. At that time, the yields of the purified quartz (over 99.98 wt.% SiO2) were 79.05 wt.% and 75.43 wt.% by using purification process including magnetic separation, gravity separation and scrubbing process. The most benefit in purification process of both different raw materials for iron element can be achieved by magnetic separation. Also, gravity separation is extremely successful for reducing aluminium element.
