논문 상세보기
pp.129-138

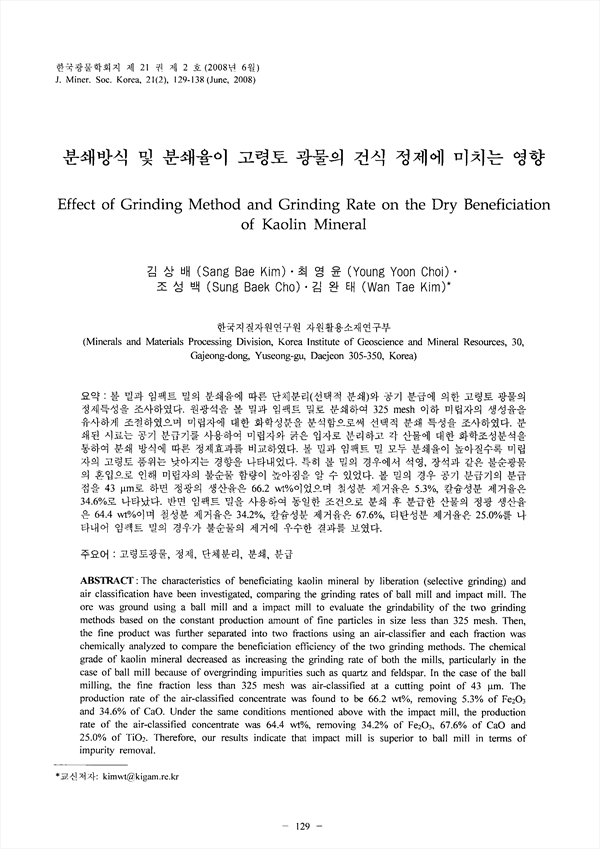

볼 밀과 임팩트 밀의 분쇄율에 따른 단체분리(선택적 분쇄)와 공기 분급에 의한 고령토 광물의 성세특성을 조사하였다. 원광석을 볼 밀과 임팩트 밀로 분쇄하여 325 mesh 이하 미립자의 생성율을 유사하게 조절하였으며 미립자에 대한 화학성분을 분석함으로써 선택적 분쇄 특성을 조사하였다. 분쇄된 시료는 공기 분급기를 사용하여 미립자와 굵은 입자로 분리하고 각 산물에 대한 화학조성분석을 통하여 분쇄 방식에 따른 정제효과를 비교하였다. 볼 밀과 임팩트 밀 모두 분쇄율이 높아질수록 미립자의 고령토 품위는 낮아지는 경향을 나타내었다. 특히 볼 밀의 경우에서 석영, 장석과 같은 불순광물의 혼입으로 인해 미립자의 불순물 함량이 높아짐을 알 수 있었다. 볼 밀의 경우 공기 분급기의 분급점을 43 μm로 하면 정광의 생산율은 66.2 wt%이었으며 철성분 제거율은 5.3%, 칼슘성분 제거율은 34.6%로 나타났다. 반면 임팩트 밀을 사용하여 동일한 조건으로 분쇄 후 분급한 산물의 정광 생산율은 64.4 wt%이며 철성분 제거율은 34.2%, 칼슘성분 제거율은 67.6%, 티탄성분 제거율은 25.0%를 나타내어 임팩트 밀의 경우가 불순물의 제거에 우수한 결과를 보였다.
The characteristics of beneficiating kaolin mineral by liberation (selective grinding) and air classification have been investigated, comparing the grinding rates of ball mill and impact mill. The ore was ground using a ball mill and a impact mill to evaluate the grindability of the two grinding methods based on the constant production amount of fine particles in size less than 325 mesh. Then, the fine product was further separated into two fractions using an air-classifier and each fraction was chemically analyzed to compare the beneficiation efficiency of the two grinding methods. The chemical grade of kaolin mineral decreased as increasing the grinding rate of both the mills. particularly in the case of ball mill because of overgrinding impurities such as quartz and feldspar. In the case of the ball milling, the fine fraction less than 325 mesh was air-classified at a cutting point of 43 μm. The production rate of the air-classified concentrate was found to be 66.2 wt%, removing 5.3% of Fe2O3 and 34.6% of CaO. Under the same conditions mentioned above with the impact mill, the production rate of the air-classified concentrate was 64.4 wt%, removing 34.2% of Fe2O3, 67.6% of CaO and 25.0% of TiO2. Therefore, our results indicate that impact mill is superior to ball mill in terms of impurity removal.
